НЕСФ 2003, 10. клас — Задача 2

Национално състезание по физика 2003, тема за 10. клас (Стара Загора) · 28 ноември 2003 г. · 10 т.

Условие

(Трите части на задачата са независими.)

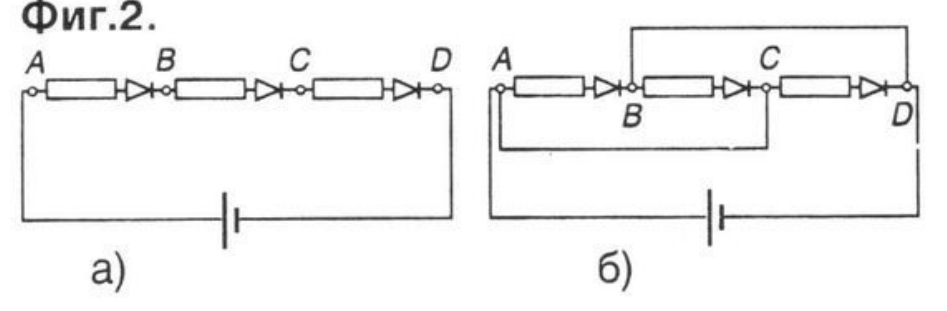

а) През източника в електрическата верига, чиято схема е показана на фиг. 2а, тече ток 100 mA. Трите резистора са еднакви. Диодите са идеални (съпротивлението им при права посока на тока е нула, а в обратна посока – безкрайно голямо). Вътрешното съпротивление на източника се пренебрегва. Определете тока през източника, ако точките $A$ и $C$ и точките $B$ и $D$ се свържат с проводници с пренебрежимо малко съпротивление (фиг. 2б). [3 т.]

б) Разполагате с проводник от нихром със съпротивление 400 $\Omega$, максималният допустим ток през който е 2 A. Нагревател с каква максимална мощност можете да изготвите от този проводник? Нагревателят трябва да работи при напрежение 220 V. [3 т.]

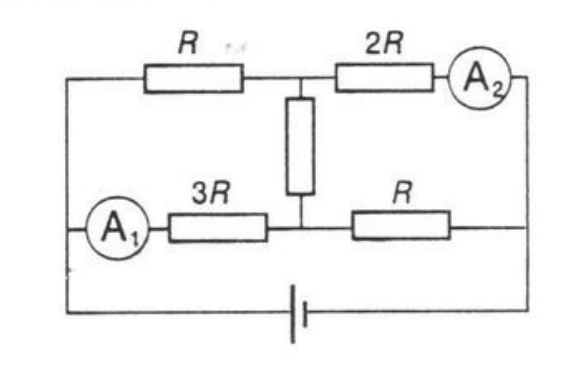

в) Определете отношението $I_1/I_2$ на токовете, които измерват идеалните амперметри от електрическата верига, чиято схема е показана на фиг. 3. [4 т.]

Отговори

Решение

---

Оригинал в Архива: esenni_2003_10problems.pdf · официални решения: esenni_2004_10solutions.pdf
