Национално състезание по физика, 16 – 18 ноември 2007 г., гр. Враца — тема за 8. клас · 16 ноември 2007 г. · 10 т.

Внимание: Бележка към темата

Архивното копие на тази тема е една сканирана страница, която започва от Задача 2. Задача 1 (тест с 10 въпроса с избираем отговор) липсва в архива; от официалните решения е известен само ключът ѝ: 1 в), 2 в), 3 а), 4 б), 5 в), 6 г), 7 в), 8 б), 9 б), 10 а).

Условие

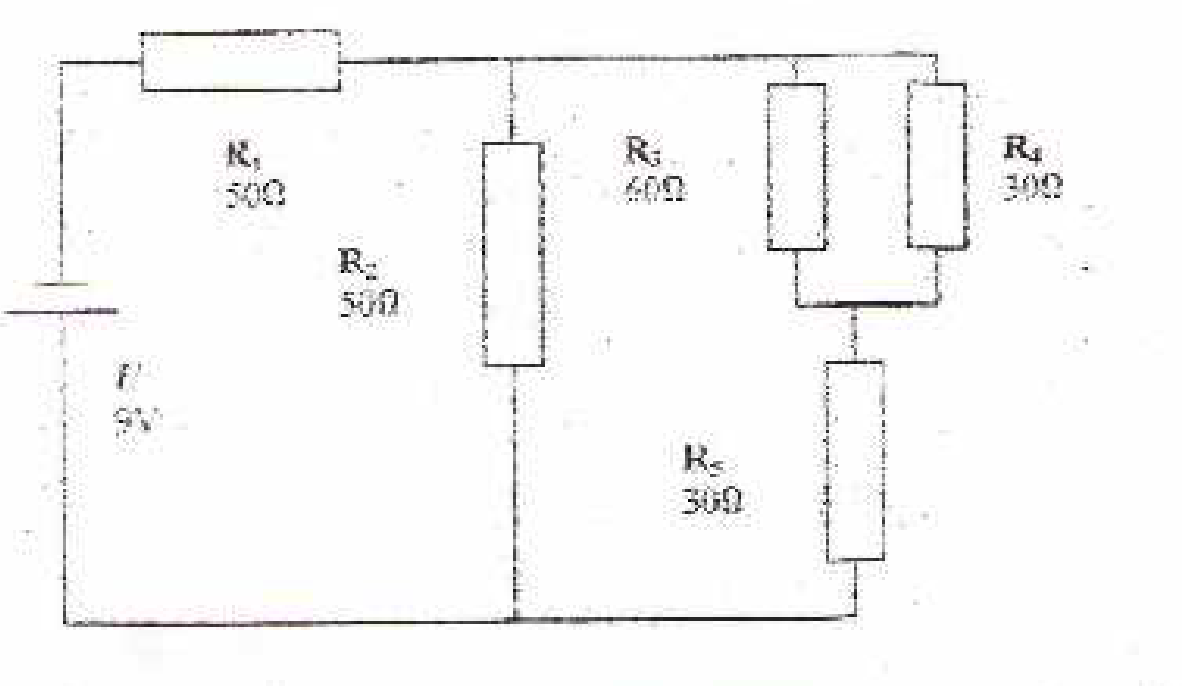

На фигурата по-горе съпротивленията на консуматорите са дадени в омове, а източника има напрежение 9V.

Електрическа схема: източник 9 V последователно с $R_1$; успоредно на $R_2$ е свързана групата от успоредните $R_3$ и $R_4$, последователно с $R_5$. — Веригата към Задача 2: източник с напрежение $U = 9\ \mathrm{V}$ и пет консуматора — $R_1 = 50\,\Omega$ , $R_2 = 50\,\Omega$ , $R_3 = 60\,\Omega$ , $R_4 = 30\,\Omega$ , $R_5 = 30\,\Omega$ .

а) Намерете токовете, които текат през всеки един от консуматорите. Определете мощността, която се отделя във всеки един от тях. [6 т.]

б) Един от консуматорите “изгаря”, т.е. през него вече не тече ток. В резултат на това пълният ток във веригата намалява 4/3 пъти. Кой е този консуматор ? [4 т.]
