НЕСФ 2008, 8. клас — Задача 3

Оригинал на условието (PDF)Съобщи за грешка

Всички материали от НЕСФ 2008

Тема за 8 клас

Условие

Зад.3

В дадената електрическа схема, захранвана от идеален източник, резисторите имат стойности: $R_1 = 6Ω$ , $R_2 = 12Ω$ , $R_3 = 20Ω$ , $R_4 = 30Ω$ , $R_5 = 30Ω$ . Вторият волтметър показва напрежение 120V. Какви стойности на тока и напрежението показват останалите уреди по схемата? Как ще се променят показанията на уредите, ако разменим местата на волтметър 2 и амперметър 1? Измерителните уреди на схемата смятайте за идеални.

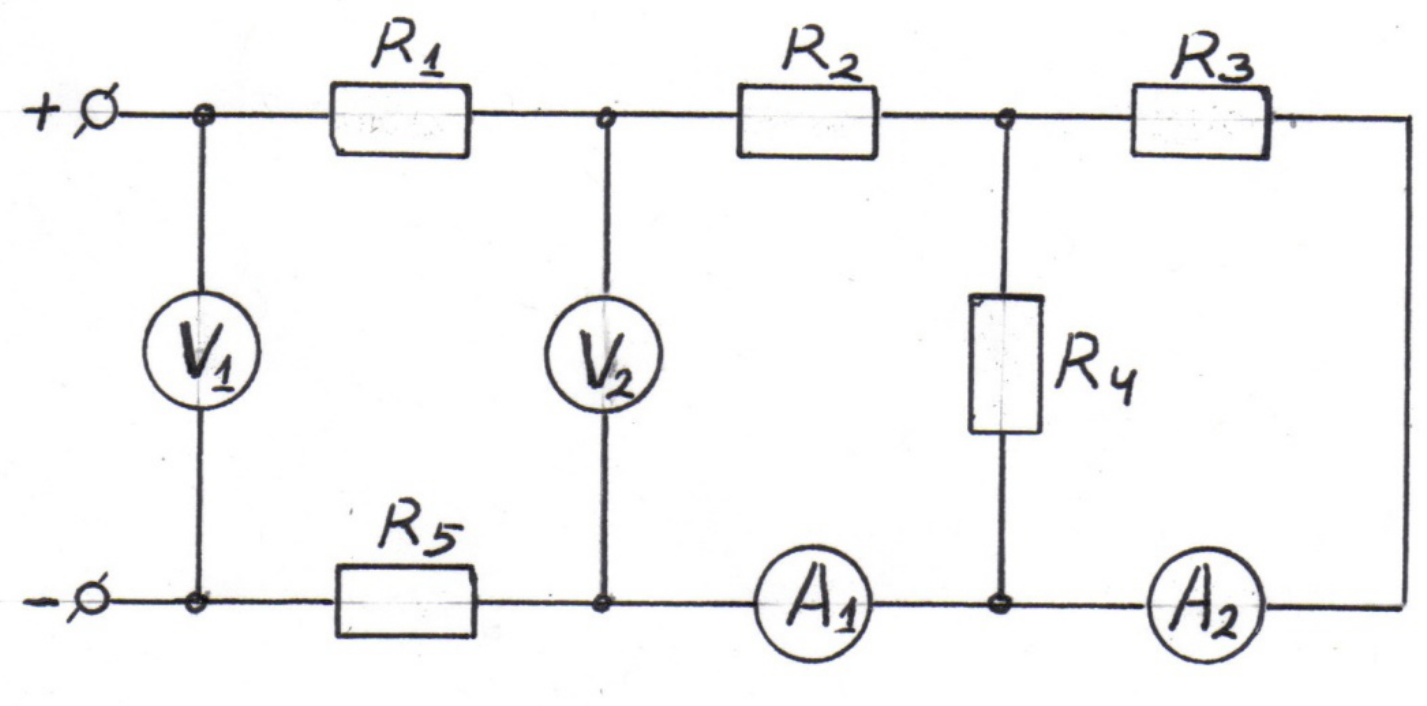

Електрическа схема с резистори R₁–R₅, волтметри V₁ и V₂, амперметри A₁ и A₂ и означени полюси.

Решение

Внимание: Непълно решение

Официално решение не е налично в източника.

Теми и трудност

Трудност: неоценена.

Електричество · Постояннотокови вериги

Оригинал в Архива: esenni_2008_8problems.pdf
