НЕСФ 2009, 7. клас — Задача 3. Три еднакви лампи

Национално есенно състезание по физика, Варна, 31 октомври 2009 г. — Тема за 7 клас · 31 октомври 2009 г. · 10 т.

Условие

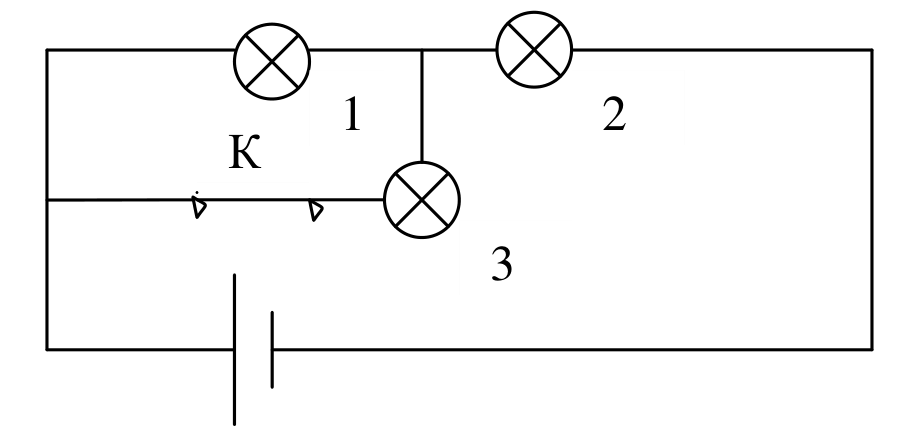

Три еднакви лампи 1, 2 и 3 са свързани в електрическа верига както е показано на фиг.6а.

а) Как са свързани лампите? [2 т.]

б) Поставете в схемата амперметър $A_3$, който измерва тока през лампа 3 и амперметър $A_2$, който измерва тока през лампа 2. [2 т.]

в) Поставете в схемата волтметър $V_1$, който измерва напрежението в краищата на лампа 1 и волтметър $V_2$, който измерва напрежението в краищата на лампа 2. [2 т.]

г) Какво ще стане, ако изгори лампа 2? [1 т.]

д) Кои лампи ще светят и кои не, ако отворим ключа К? [1 т.]

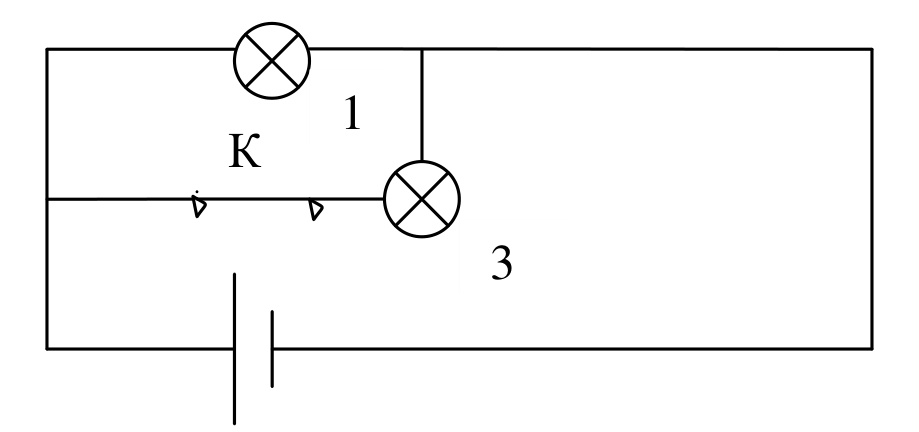

д) Ще се промени ли яркостта на светене на лампите 1 и 3, ако отстраним лампа 2 (Фиг.6б) ? [2 т.]

Отговори

Решение

---

Оригинал в Архива: esenni_2009_7problems.pdf · официални решения: esenni_2009_7solutions.pdf
