НЕСФ 2012, 7. клас — Задача 2

Национално есенно състезание по физика – Вършец, 10 ноември 2012 г. Тема за 7 клас · 10 ноември 2012 г. · 10 т.

Условие

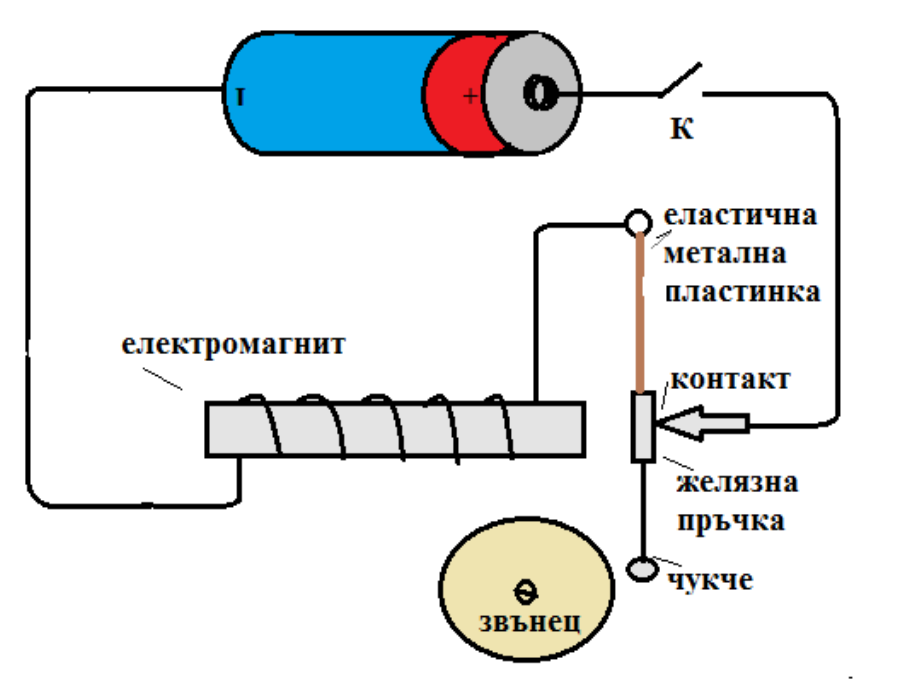

Електричният звънец (фиг. 2) е уред, с помощта на който става превръщане на електричната енергия в звукова. Ако веригата се затвори, през нея протича ток. Електромагнитът притегля желязната пръчка и чукчето удря звънеца. При това движение веригата се прекъсва, електромагнитът престава да действа и желязната пръчка се връща в първоначално положение.

а) Къде във веригата е мястото за бутона, с който задействаме звънеца? (1 т) [1 т.]

б) Какви заряди и в каква посока се движат по веригата? (2 т) [2 т.]

в) Каква е ролята на еластичната метална пластинка във веригата? (1 т) [1 т.]

г) Избройте силите, които действат между отделните части на затворената верига на електричния звънец. (6 т) [6 т.]

Отговори

Решение

---

Оригинал в Архива: esenni_2012_7problems.pdf · официални решения: esenni_2012_7solutions.pdf
