НЕСФ 2012, 8. клас — Задача 3. Мултицети

Национално есенно състезание по физика – Вършец, 10.11.2012 г. Тема за 8. клас · 10 ноември 2012 г. · 10 т.

Условие

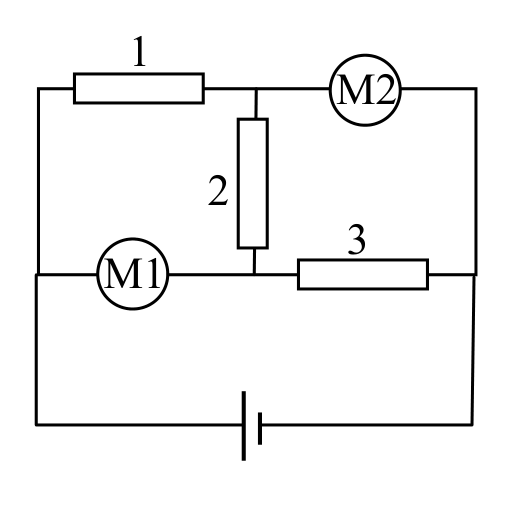

Три еднакви резистора (1, 2, 3) със съпротивление $R = 10\ \Omega$ всеки и два комбинирани измервателни уреда (мултицети) M1 и M2 са свързани към източник с напрежение $U = 15\ \mathrm{V}$, както е показано на фигурата. Всеки от уредите може да работи като амперметър или волтметър чрез превключване на специален ключ. Пресметнете показанията на всеки от уредите, когато:

а) M1 и M2 работят като амперметри; [3 т.]

б) M1 работи като амперметър, а M2 – като волтметър; [3 т.]

в) M1 и M2 работят като волтметри. [4 т.]

Отговори

Решение

---

Оригинал в Архива: esenni_2012_8problems.pdf · официални решения: esenni_2012_8solutions.pdf
