НЕСФ 2019, 8. клас — Задача 1. Електрически вериги

Национално есенно състезание по физика 2019, тема за II състезателна група (учебно съдържание за 8. клас) · 9 ноември 2019 г. · 10 т.

Условие

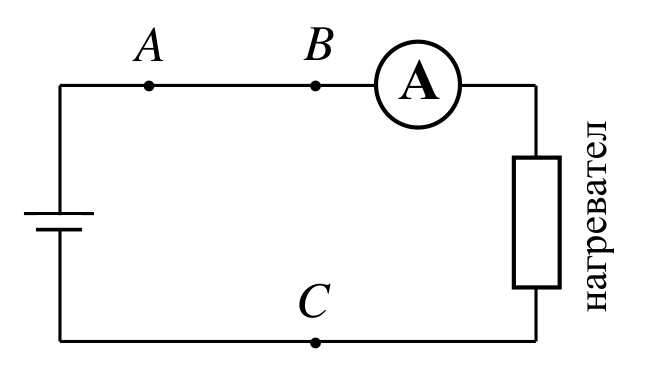

В електрическа верига са свързани източник на напрежение, амперметър и нагревател (фиг. 1). Когато между точките $A$ и $B$ се свърже консуматор, амперметърът показва ток $I_1 = 2\ \mathrm{A}$. Ако същият консуматор се свърже между точките $B$ и $C$, амперметърът показва ток $I_2 = 5\ \mathrm{A}$. В една от веригите нагревателят има по-голяма мощност, отколкото в другата, и тя е $P_0 = 75\ \mathrm{W}$.

а) Начертайте схемата на електрическата верига за всеки начин на свързване на допълнителния консуматор. (2 т.) [2 т.]

б) Определете напрежението $U$ на източника. (2 т.) [2 т.]

в) Намерете съпротивлението $R_0$ на нагревателя. (1 т.) [1 т.]

г) Намерете съпротивлението $R$ на допълнителния консуматор. (2 т.) [2 т.]

д) Определете тока във веригата при втория начин на свързване на допълнителния консуматор. (2 т.) [2 т.]

е) Колко вата е по-малката мощност $P$ на нагревателя, когато е свързан допълнителния консуматор? (1 т.) [1 т.]

Отговори

Решение

---

Оригинал в Архива: esenni_2020_8problems.pdf · официални решения: esenni_2020_8solutions.pdf
