НЕСФ 2023, 10. клас — Задача 2. Електрическа верига

Национално есенно състезание по физика, 17-19 ноември 2023 г., Копривщица — Тема за 10.клас (IV състезателна група) · 17 ноември 2023 г. · 10 т.

Условие

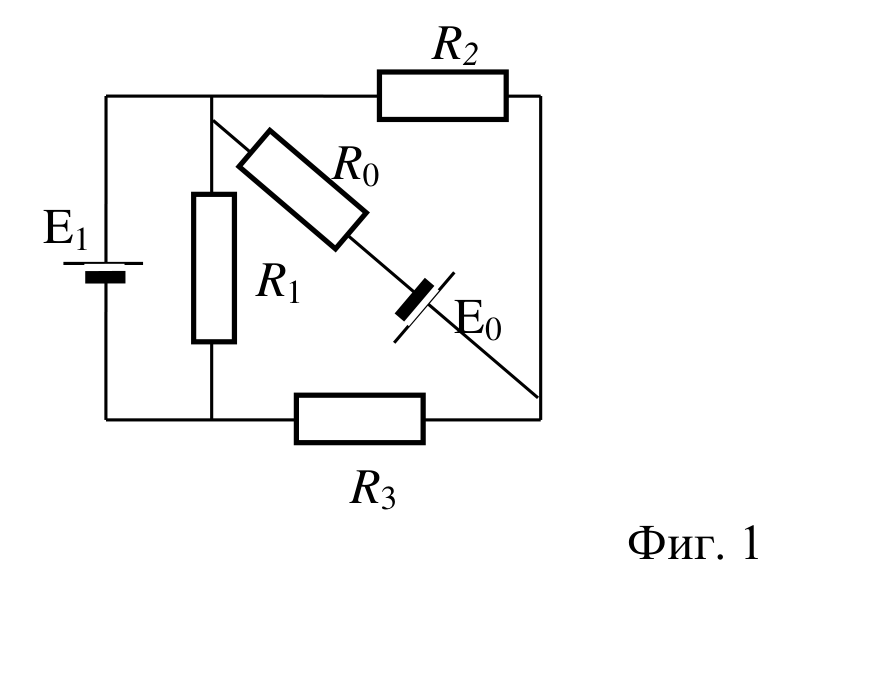

На фиг. 1 е показана схемата на електрическа верига. Напреженията $E_0$ и $E_1$ на източниците, както и съпротивленията $R_0, R_1, R_2, R_3$, са известни.

а) Намерете израз за тока $I_0$ през съпротивлението $R_0$. Зависи ли посоката на тока от конкретните стойности на параметрите на участващите елементи. [5,5 т.]

б) Определете токовете $I_2, I_3$ (съответно течащи през резисторите $R_2$ и $R_3$) и посочете посоките им в зависимост от конкретните стойности на параметрите на елементите във веригата. [3 т.]

в) Получете изрази за токовете $I_0, I_2, I_3$ при $R_0 = R_2 = R_3 = R$. [1,5 т.]

Отговори

Решение

---

Оригинал в Архива: esenni_2024_10problems.pdf · официални решения: esenni_2024_10solutions.pdf
