НОФ 2000, III кръг (национален), 7. клас — Задача 1

ЦЕНТРАЛНА КОМИСИЯ ЗА ПРОВЕЖДАНЕ НА ОЛИМПИАДАТА ПО ФИЗИКА · ТЕМА · за Регионалния (трети) кръг на олимпиадата по физика · 7. клас, 23 април 2000 година · 23 април 2000 г.

Условие

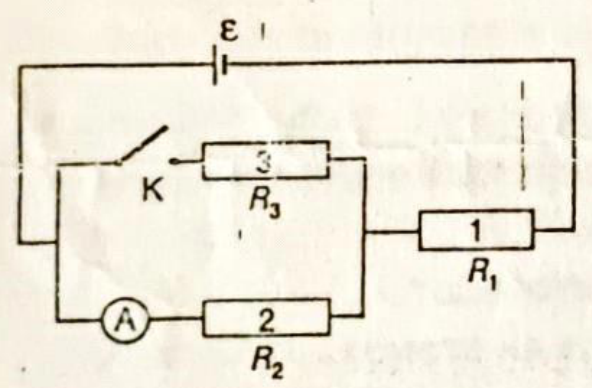

Задача 1. Напрежението на източника от електрическата верига, показана на фиг.1, е $\varepsilon = 9\ \mathrm{V}$. Консуматорът 1 е направен от цилиндричен проводник от кантал със специфично съпротивление $\rho = 1{,}4\ \Omega\cdot\mathrm{mm^2/m}$, дължина $\ell = 500\ \mathrm{cm}$ и напречно сечение $S = 0{,}7\ \mathrm{mm^2}$. Ключът $K$ е отворен и амперметърът измерва ток $I_1 = 300\ \mathrm{mA}$. Определете:

а) съпротивлението $R_1$ на консуматора 1;

б) съпротивлението $R_2$ на консуматора 2.

След като се затвори ключът $K$, токът през амперметъра става $I_2 = 200\ \mathrm{mA}$. Определете:

в) съпротивлението $R_3$ на консуматора 3;

г) колко джаула е електроенергията, която се черпи от източника за един час при затворен ключ $K$.

Решение

Теми и трудност

Оценена трудност: 3/5.

Електричество · Ток и съпротивление · Постояннотокови вериги · Закон на Ом · Електрична мощност и нагряване

Предпоставки: Прогимназиална подготовка

---

Оригинал в Архива: 2000_reg_7.pdf
