Министерство на образованието и науката Инспекторат по образованието – София-град ТЕМА за училищния кръг на олимпиадата по физика за 9. клас на общообразователните и професионални училища 16 март 2002 година · 16 март 2002 г.

Условие

На фиг. 2 е показана схемата на свързване на четири резистора - $R_1=5\Omega$ , $R_2=9\Omega$ , $R_3=3\Omega$ . $R_4=2{,}75\Omega$ към акумулатор с ЕДН $\varepsilon=1.5\mathrm{V}$ и вътрешно съпротивление $0.5\ \Omega$ . Определете:

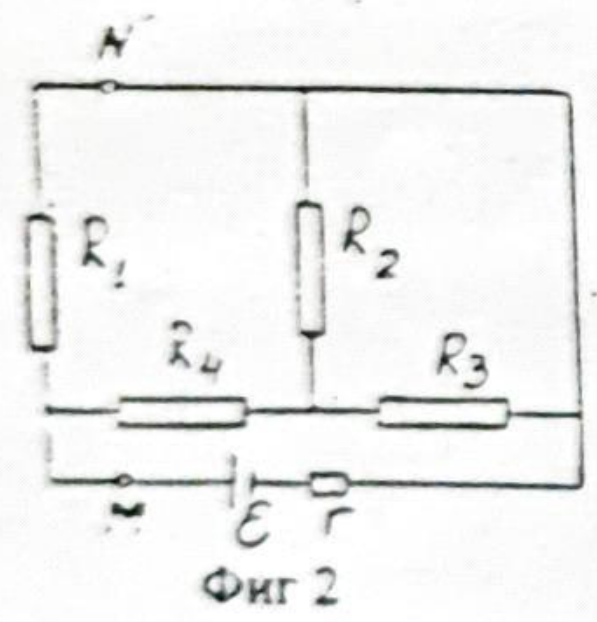

Схема с четири резистора R₁,R₂,R₃,R₄ и акумулатор с ЕДН ε и вътрешно съпротивление r в долния клон. R₁ е вляво, R₂ е вертикалният среден клон, R₄ и R₃ са по хоризонталния среден път. Пазени са двете отбелязани точки, включително бледото долно означение, и собственият надпис Фиг2.

А/ общото съпротивление във външната част на веригата;

Б/ тока, протичащ през акумулатора;

В/ тока през резистора $R_1$ .

Г/ възможно ли е да се включи волтметър с обхват $0.5\ \mathrm{V}$ между точките $M$ и $N$ ?

Решение

Внимание: Непълно решение

В подготвените документи няма файл с официални решения.

Забележка:

Забележка: Максимален'брой точки се получават при решаване на задачи 1, 2 и задачи 3 или 4. Учениците имат възможност за избор между зад.3 и зад.4 в зависимост от изучавния от тях материал.

Теми и трудност

Оценена трудност: 3/5.

Електричество · Постояннотокови вериги · Източници и вътрешно съпротивление · Електрични измервания

Предпоставки: Гимназиална подготовка

Оригинал в Архива: 9_zad.pdf
