НОФ 2002, II кръг (областен), 7. клас — Задача 2

Автор: Olympiads XYZ · транскрипция на официалните материали

Проверена срещу оригинала на 14.9.2026 от същия модел, който я е транскрибирал (без независима проверка)

Оригинал на условието (PDF)Съобщи за грешка

Съдържание

МИНИСТЕРСТВО НА ОБРАЗОВАНИЕТО И НАУКАТА НАЦИОНАЛНА ОЛИМПИАДА ПО ФИЗИКА ОБЛАСТЕН КРЪГ, 14.04.2002 г. ТЕМА за 7. клас · 14 април 2002 г. · 10 т.

Внимание: Бележка към темата

В задача 1 а) местоимението е предадено с правилното изписване ѝ. Точният оригинален надреден знак е повреден; не може уверено да се различи ѝ от й.

Условие

Задача 2. В участъка $ab$ от електрическа верига, показан на фигурата, амперметърът отчита ток $I=1{,}1\ \mathrm{A}$ . Съпротивленията на консуматорите са съответно $R_1=3\ \Omega$ , $R_2=6\ \Omega$ и $R_3=9\ \Omega$ .

а) Начертайте еквивалентната схема.

б) Пресметнете еквивалентното съпротивление.

в) Определете показанието на волтметъра.

г) Пресметнете тока през всеки един от консуматорите.

д) Намерете мощността на всеки един консуматор.

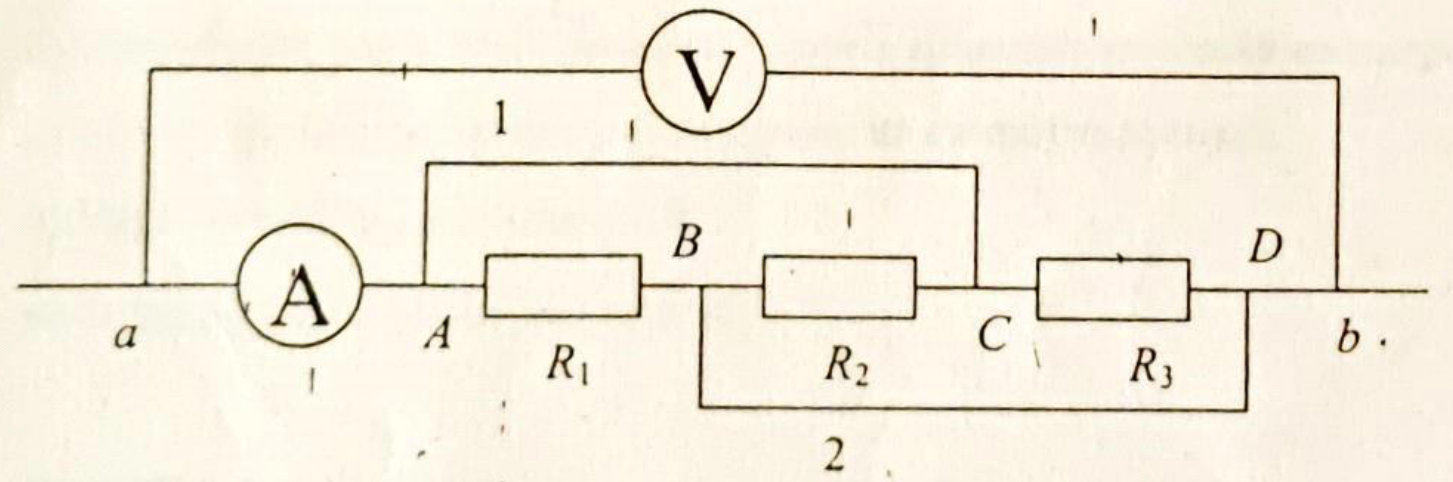

Електрическа верига между a и b с амперметър A, волтметър V, резистори R₁, R₂, R₃ и възли A, B, C, D. Проводник 1 свързва възлите A и C, а проводник 2 свързва B и D. Всички означения и целите проводници са запазени.

Решение

Внимание: Непълно решение

В подготвения източник са дадени само условията; няма сдвоен документ с официални решения.

Теми и трудност

Оценена трудност: 3/5.

Електричество · Постояннотокови вериги · Закон на Ом · Електрична мощност и нагряване · Електрични измервания

Предпоставки: Прогимназиална подготовка

Оригинал в Архива: 7.pdf
