НОФ 2004, II кръг (областен), 7. клас — Задача 3

ЦЕНТРАЛНА КОМИСИЯ ЗА ПРОВЕЖДАНЕ НА ОЛИМПИАДАТА ПО ФИЗИКА ТЕМА за Областния кръг на олимпиадата по физика 7. клас, 27 март 2004 година · 27 март 2004 г.

Условие

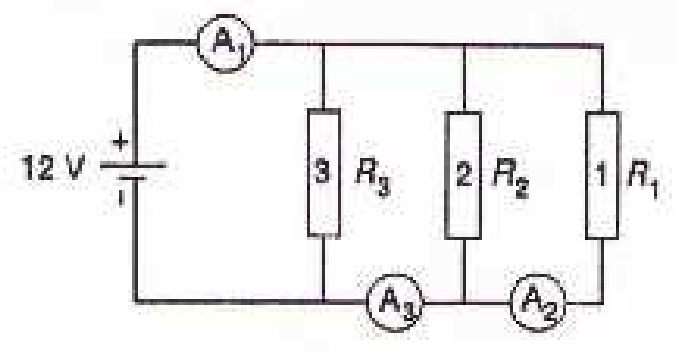

Задача 3. Три нагревателя (1,2 и 3) са свързани към акумулатор с напрежение $12\ \mathrm{V}$, както е показано на фиг. 3. Амперметърът $A_1$ измерва ток $6\ \mathrm{A}$. амперметърът $A_2$ измерва ток $3\ \mathrm{A}$ и амперметърът $A_3$ измерва ток $4\ \mathrm{A}$.

а) Определете съпротивлението $R_1$ на първия нагревател.

б) Определете съпротивлението $R_2$ на втория нагревател.

в) Определете съпротивлението $R_3$ на третия нагревател.

г) Първият нагревател ($R_1$) е съставен от два проводника $a$ и $b$ от кантал с еднакво напречно сечение $S=0{,}28\ \mathrm{mm^2}$, които са свързани успоредно. Определете съпротивленията $R_a$ и $R_b$ на двата проводника и техните дължини $\ell_a$ и $\ell_b$, ако $\ell_a=2\ell_b$. Специфичното съпротивление на кантала е $\rho=1{,}4\ \Omega\cdot\mathrm{mm^2/m}$.

Решение

Теми и трудност

Оценена трудност: 3/5.

Електричество · Постояннотокови вериги · Електрични измервания · Закон на Ом · Ток и съпротивление

Предпоставки: Прогимназиална подготовка

---

Оригинал в Архива: 7_zad.pdf
