Областен кръг на олимпиадата по физика 2006, тема за 9. клас · 26 март 2006 г. · 10 т.

Внимание: Бележка към темата

След задача 3 темата отпечатва обща бележка, която важи и за трите задачи: „Забележка. Всяка задача от темата се оценява с максимален брой 10 (десет) точки.“

Условие

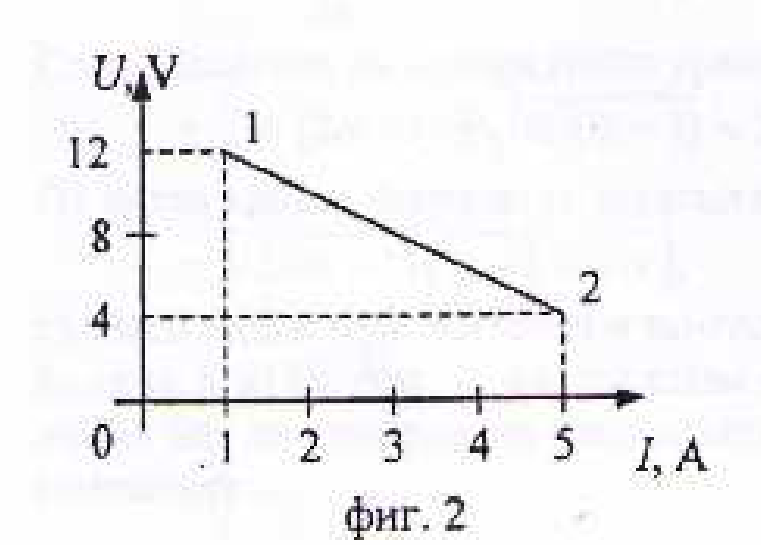

На фиг. 2 е показана графиката на напрежението между краищата на реостат, свързан към даден източник на ЕДН, в зависимост от протичащия през него ток, когато съпротивлението на реостата се променя.

Права линия в координати U (V) спрямо I (A), спускаща се от точка 1 при I = 1 A, U = 12 V до точка 2 при I = 5 A, U = 4 V. — фиг. 2 – зависимост на напрежението $U$ (V) от тока $I$ (A); точка 1 е $(1\ \mathrm{A};\ 12\ \mathrm{V})$ , точка 2 е $(5\ \mathrm{A};\ 4\ \mathrm{V})$ .

а) Определете ЕДН $\varepsilon$ на източника и неговото вътрешно съпротивление $r$ . (6 т.) [6 т.]

б) В коя точка ( $I_0$ , $U_0$ ) от графиката консумираната от реостата мощност е максимална? (4 т.) [4 т.]
