НОФ 2007, I кръг (общински), 9. клас — Задача 3

МИНИСТЕРСТВО НА ОБРАЗОВАНИЕТО И НАУКАТА · РЕГИОНАЛЕН ИНСПЕКТОРАТ ПО ОБРАЗОВАНИЕТО - СОФИЯ – ГРАД · ТЕМА · за ОБЩИНСКИ кръг на олимпиадата по ФИЗИКА за 9. клас · 04 март 2007 г. · 4 март 2007 г.

Условие

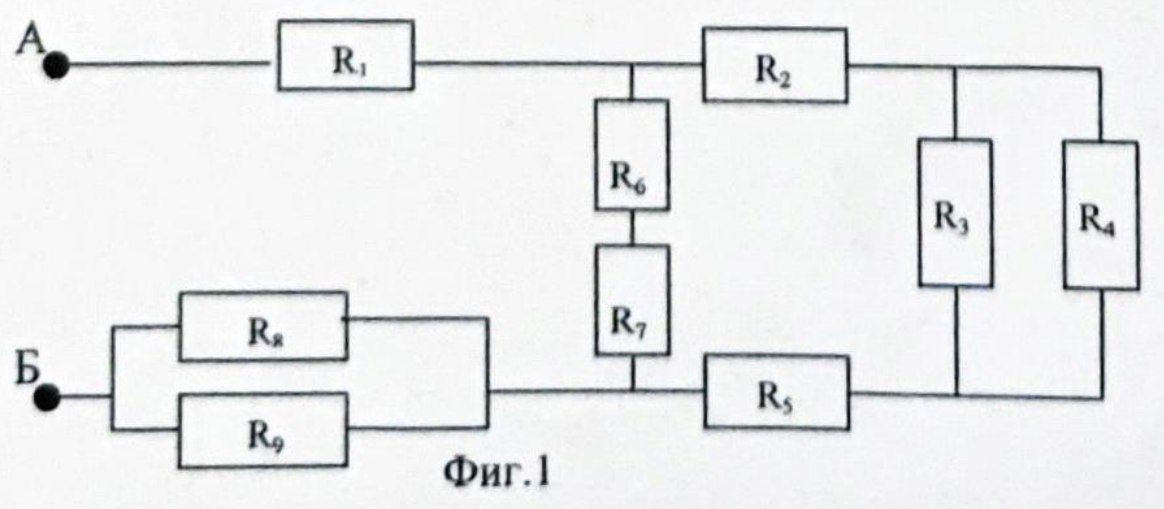

Определете еквивалентното съпротивление на контура, представен на фиг.1. Всички, включени във веригата резистори, имат едно и също съпротивление rr.

Резисторна верига между клеми А и Б. От А резистор R₁ води до горния възел. Между горния и долния възел са клонът R₆–R₇ и клонът с R₂, успоредните R₃ и R₄ и R₅. Между долния възел и Б са успоредните R₈ и R₉. В оригиналната рисунка е включен надписът „Фиг.1“.

Решение

Внимание: Непълно решение

В архива няма официално решение на тази задача.

Теми и трудност

Оценена трудност: 2/5.

Електричество · Постояннотокови вериги · Ток и съпротивление

Предпоставки: Гимназиална подготовка

Оригинал в Архива: 9_9_zad.pdf
