НОФ 2014, I кръг (общински), 7. клас — Задача 1
Автор: Olympiads XYZ · транскрипция на официалните материали
Автоматична транскрипция · предстои повторна проверка срещу оригинала
Национална олимпиада по физика, общински кръг, VII клас (14 декември 2013 г.) · 14 декември 2013 г. · 10 т.
Внимание: Бележка към темата
Официални решения за тази тема липсват в архива — файлът с решения от същата папка (8_resh.pdf) е за VIII клас. Отговорите са изведени при транскрипцията и предстои да бъдат проверени.
Условие

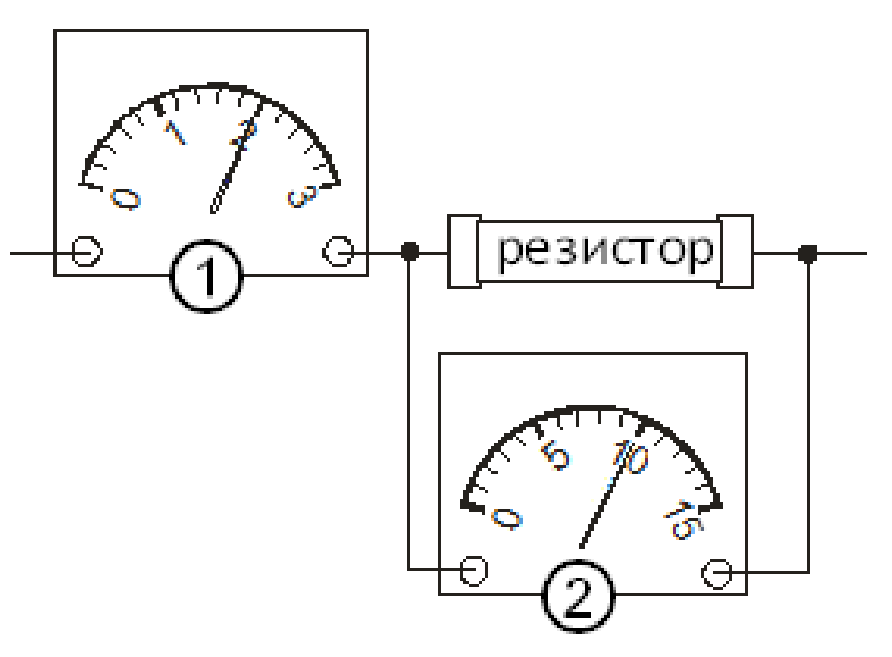

На фигурата е показана част от електрическа верига. Надписът върху резистора е изтрит. За да се определи съпротивлението му, към него са включени правилно два измервателни уреда 1 и 2. Скалите и на двата уреда са разграфени в основните мерни единици.
а) Кой от двата уреда е амперметър?
б) Кой от двата уреда е волтметър?
в) Как е свързан амперметъра към резистора?
г) Как е свързан волтметъра към резистора?
д) Колко е токът през резистора?
е) Колко е напрежението върху резистора?
ж) Колко е съпротивлението на резистора?
Отговори
Покажи отговорите
Оригинал в Архива: 7_zad.pdf
