НОФ 2014, II кръг (областен), 9. клас — Задача 2

ОБЛАСТЕН КРЪГ НА ОЛИМПИАДАТА ПО ФИЗИКА · 4 февруари 2014 г.

Условие

Верига с кондензатор

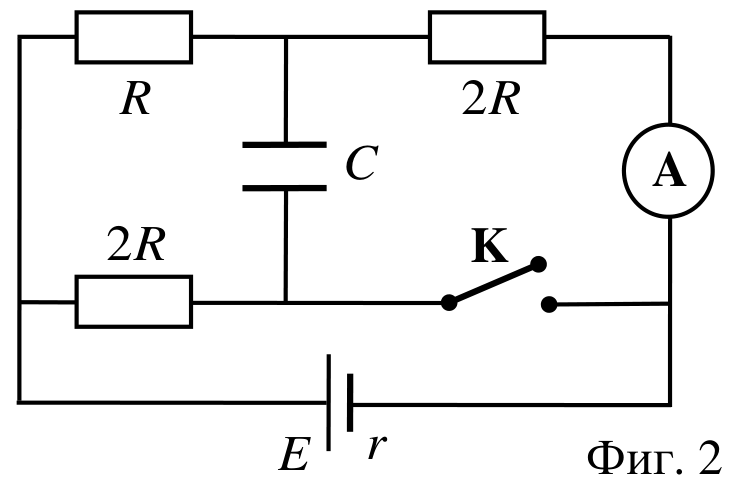

Дадена е електрическата верига, показана на Фиг. 2. Електродвижещото напрежение на батерията е $E=4\,\mathrm{V}$, а вътрешното ѝ съпротивление е $r=1\,\Omega$. Капацитетът на кондензатора е $C=8\,\mu\mathrm{F}$, а съпротивлението $R=5\,\Omega$. Амперметърът да се приеме за идеален.

а) Намерете заряда $q_1$ на кондензатора. Какво е показанието на амперметъра?

б) В един момент ключът $K$ се затваря и се изчаква да престане да тече ток през кондензатора. Определете заряда $q_2$ на кондензатора.

Решение

Теми и трудност

Трудност: неоценена.

Електричество · Постояннотокови вериги · Кондензатори и диелектрици · Източници и вътрешно съпротивление

Предпоставки: Гимназиална подготовка

---

Оригинал в Архива: NOF2_2014_9problems.pdf
