НОФ 2015, I кръг (общински), 9. клас — Задача 2. Плосък кондензатор и йонизиран атом

Автор: Olympiads XYZ · транскрипция на официалните материали

Автоматична транскрипция · предстои повторна проверка срещу оригинала

Редактирай тази страница

Оригинал на условието (PDF)Съобщи за грешка

Съдържание

Условие Отговори Решение

Национална олимпиада по физика 2015, общински кръг, IX клас · 10 януари 2015 г. · 10 т.

Внимание: Бележка към темата

В архивния PDF с условията мрежата от квадратчета във Фиг. 1 не е отпечатана — останали са само означенията на точките. От чертежите в указанията се вижда, че мрежата е 8×8 деления, зарядът $q$ е в центъра ѝ, т. $P$ е на 2 деления вляво от заряда, а т. $C$ , т. $N$ и т. $M$ — съответно на 4 деления вдясно, нагоре и надолу.

Условие

Плосък кондензатор с капацитет $C = 25\ \mu\mathrm{F}$ е свързан към батерия с напрежение $U = 10\ \mathrm{V}$ (фигура 2).

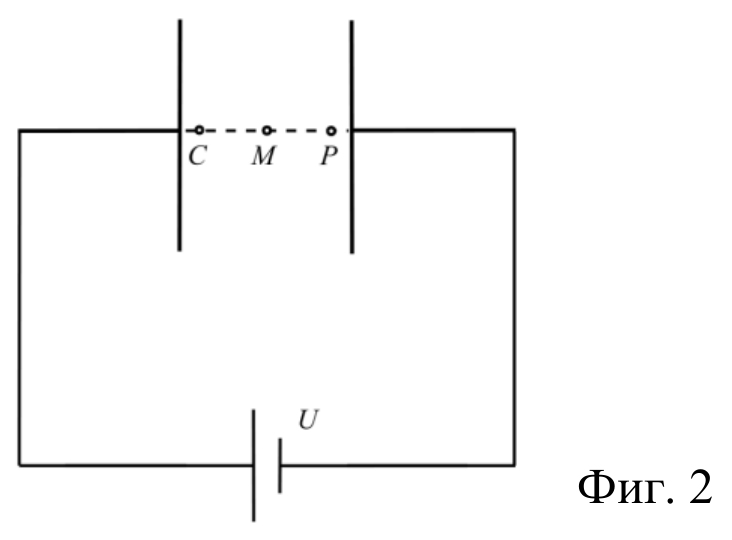

Схема на верига: плосък кондензатор с два вертикални електрода и батерия U; между електродите — точки C (до левия електрод), M (в средата) и P (до десния електрод). — Фиг. 2 — плосък кондензатор, свързан към батерия с напрежение $U$ ; между електродите са означени точките $C$ , $M$ и $P$ .

а) В листа за отговори означете полюсите на батерията и знака на зарядите върху електродите на кондензатора. Начертайте силовите линии на електростатичното поле създадено между електродите на кондензатора и определете вида му. [2 т.]

б) Колко е зарядът на всеки един от електродите на кондензатора? [2 т.]

в) Атом, намиращ се в т. $M$ , между електродите на кондензатора, в даден момент се йонизира. В началния момент електронът и получения положителен йон се приемат за неподвижни.

Към коя от означените на чертежа точки – т. $C$ или т. $P$ ще се насочи електронът, под действие на електричните сили? Сравнете интензитетите на полето $E_C$ , $E_M$ ,и $E_P$ в т. $C$ , т. $M$ и т. $P$ . (качествено сравнение: по-малък, по-голям, равен) [2 т.]

г) Към коя от означените на чертежа точки – т. $C$ или т. $P$ ще се насочи положителния йон, под действие на електричните сили? Как се променят електричната потенциална енергия $W$ и кинетичната енергия $E_k$ на положителния йон? Отговорете само качествено – нараства, намалява или не се променя. Сравнете качествено потенциалите на полето $\varphi_C$ , $\varphi_M$ ,и $\varphi_P$ в т. $C$ , т. $M$ и т. $P$ . [4 т.]

Отговори

Покажи отговорите

Решение

Покажи официалното решение

Оригинал в Архива: 9.pdf · официални решения: 9_resh.pdf
