НОФ 2015, II кръг (областен), 7. клас — Задача 2. Печка със степени

Областен кръг на олимпиадата по физика 2015, тема за възрастова група 7. клас · 15 февруари 2015 г. · 10 т.

Условие

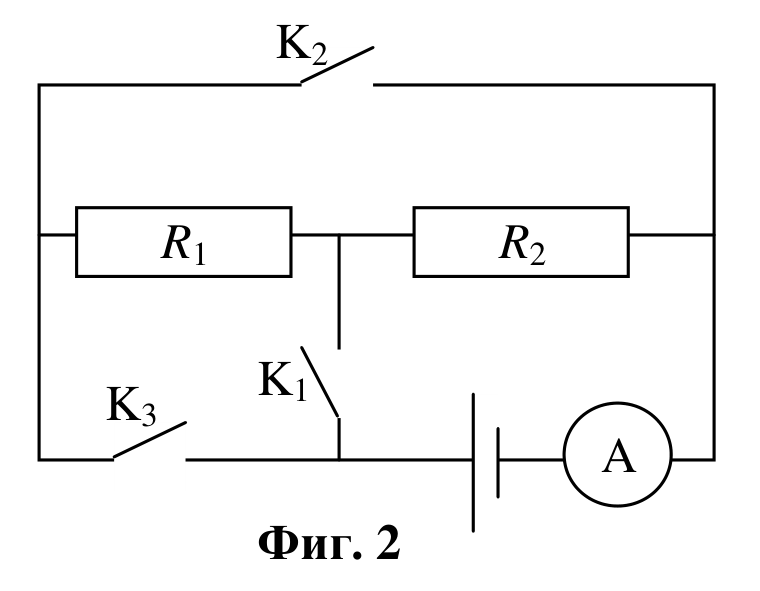

Изобретател конструирал модел на електрическа печка с няколко степени. Моделът се състои от батерия с напрежение $U = 9\ \mathrm{V}$, два електрически нагревателя със съпротивления $R_1 = 30\ \Omega$ и $R_2 = 60\ \Omega$ съответно, амперметър A и три ключета $K_1$, $K_2$ и $K_3$. Елементите са свързани по начина, показан на фиг. 2. За всеки от случаите, описани в точки А, Б, В и Г включително, определете начина на свързване на нагревателите към батерията и тока I, който ще показва амперметърът:

Упътване. Всички съединителни проводници са отрязани от жица, чието съпротивление е по-малко от 1 $\Omega$ и може да бъде пренебрегнато (т.е. приравнено на нула) в сравнение със съпротивлението на нагревателите.

А) Ключето $K_1$ е затворено, а другите две ключета – отворени. [1 т.]

Б) Ключето $K_2$ е затворено, а другите ключета – отворени. [1 т.]

В) Ключето $K_3$ е затворено, а останалите ключета – отворени. [2 т.]

Г) Ключетата $K_1$ и $K_2$ са затворени, а $K_3$ – отворено. [4 т.]

Д) Протичането на ток, по-голям от 5 A, може да повреди амперметъра. Кои ключета изобретателят трябва да избягва да включва едновременно, за да предпази амперметъра от повреда? Обяснете защо. [2 т.]

Отговори

Решение

---

Оригинал в Архива: NOF2_2015_7problems.pdf · официални решения: NOF2_2015_7solutions.pdf
