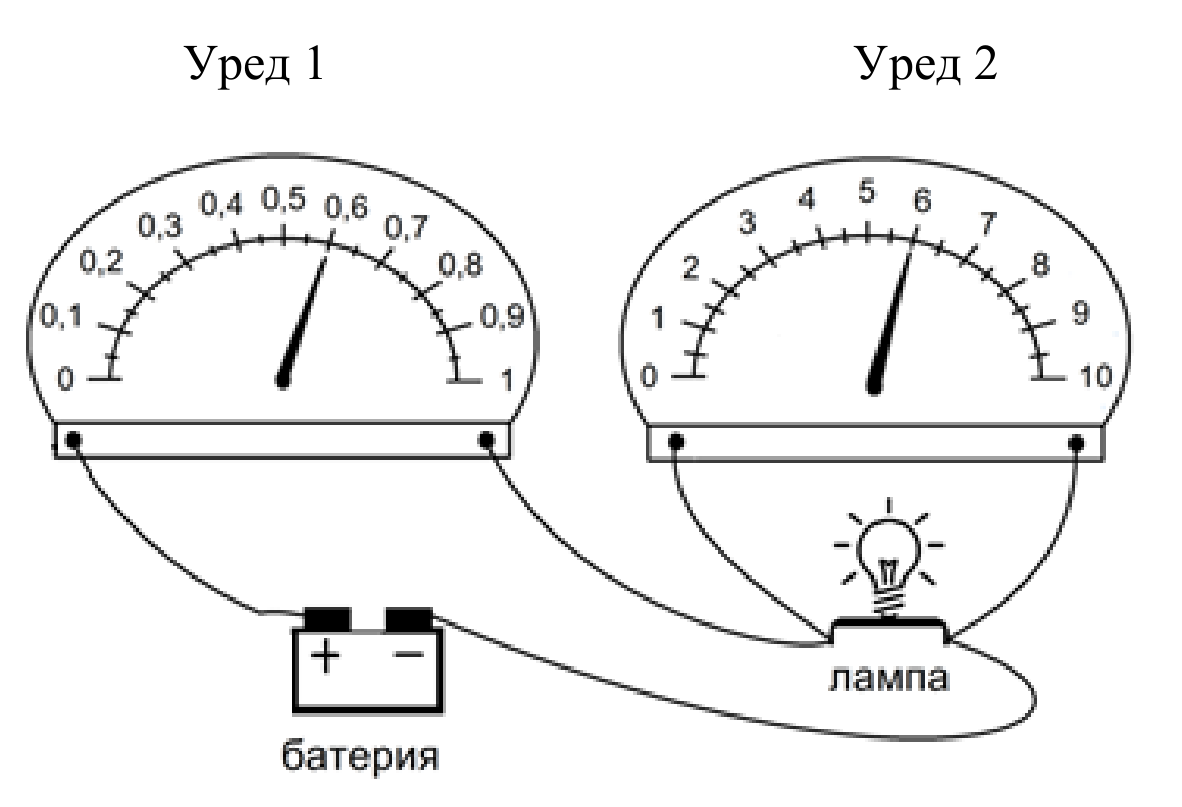

НОФ 2016, I кръг (общински), 7. клас — Задача 1. Електрическа верига с измервателни уреди

• а) Уред 1 – амперметър, свързва се последователно; уред 2 – волтметър, свързва се успоредно.
• б) Схема с батерия, лампа, амперметър последователно и волтметър успоредно на лампата.
• в) $I = 0{,}6\ \mathrm{A},\quad U = 6\ \mathrm{V}$
• г) $R = \frac{U}{I} = \frac{6}{0{,}6} = 10\ \Omega$
• д) $I = 0{,}3\ \mathrm{A},\quad U = 6\ \mathrm{V}$

а) За вярно определен вид на уреда и свързване

уред 1 – амперметър ,свързва се последователно (1 т.)

уред 2 – волтметър, свързва се успоредно (1 т.)

б) За правилно начертан схемен знак на батерия (0,5 т.)

За правилно начертан схемен знак на лампа (0,5 т.)

За правилно свързан амперметър (0,5 т.)

За правилно свързан волтметър (0,5 т.)

в) $I = 0{,}6\ \mathrm{A}$ (1 т.)

$U = 6\ \mathrm{V}$ (1 т.)

г) $R = \dfrac{U}{I} = \dfrac{6}{0{,}6} = 10\ \Omega$

За записване на Закона на Ом (1 т.)

За правилна числена стойност заедно с мерната единица (1 т.)

д) При смяна на лампата с друга с два пъти по-голямо съпротивление токът ще се намали 2 пъти – $I = 0{,}3\ \mathrm{A}$, а напрежението няма да се промени, защото източникът е същият. (2 т.)
