НОФ 2016, II кръг (областен), 9. клас — Задача 2. Кондензаторна верига

Областен кръг на олимпиадата по физика 2016, тема за възрастова група 9. клас · 14 февруари 2016 г. · 10 т.

Условие

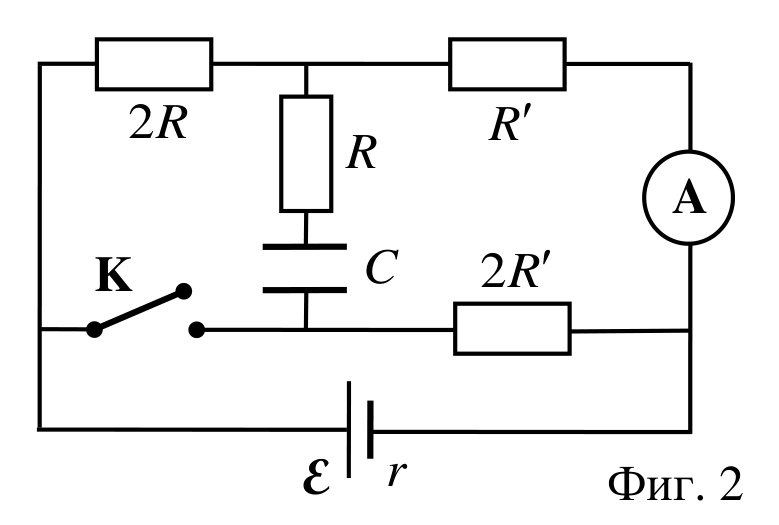

Електродвижещото напрежение на батерията в електрическата верига, показана на Фиг. 2, е $\mathcal{E} = 5\,\mathrm{V}$, а вътрешното й съпротивление е $\mathrm{r} = 1\,\Omega$. Капацитетът на кондензатора е $\mathrm{C} = 6\,\mu\mathrm{F}$, а отношението на съпротивленията $\mathrm{R}/\mathrm{R}' = 3$. Амперметърът отчита ток с големина $\mathrm{I} = 0,5\,\mathrm{A}$. Да се приеме, че амперметърът е идеален.

а) Намерете стойностите на съпротивленията $\mathrm{R}$ и $\mathrm{R}'$. [2,5 т.]

б) На колко е равен зарядът $\mathrm{q_1}$ на кондензатора? [2,5 т.]

в) В един момент ключът $\mathrm{K}$ се затваря и се изчаква, докато приключи преразпределянето на заряда върху плочите на кондензатора. Определете заряда $\mathrm{q_2}$ на кондензатора. [5 т.]

Отговори

Решение

---

Оригинал в Архива: NOF2_2016_9problems.pdf · официални решения: NOF2_2016_9solutions.pdf
