Национална олимпиада по физика 2017, областен кръг, първа състезателна група (7. клас) · 19 февруари 2017 г. · 10 т.

Условие

На долната схема е показана електрическа верига, която се състои от два резистора със съпротивления R $_1$ и R $_2$ , два волтметъра V $_1$ и V $_2$ , амперметър и източник, чието напрежение U може плавно да се променя. На графиката е показана зависимостта на показанието на волтметъра V $_1$ при увеличаване на напрежението U на източника.

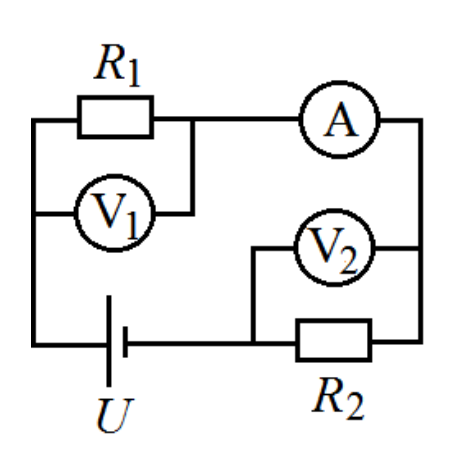

Електрическа схема с източник U, резистор R1 с успореден волтметър V1, амперметър A и резистор R2 с успореден волтметър V2. — Схемата на веригата: източник $U$ , резистори $R_1$ и $R_2$ , волтметри $V_1$ и $V_2$ и амперметър $A$ .

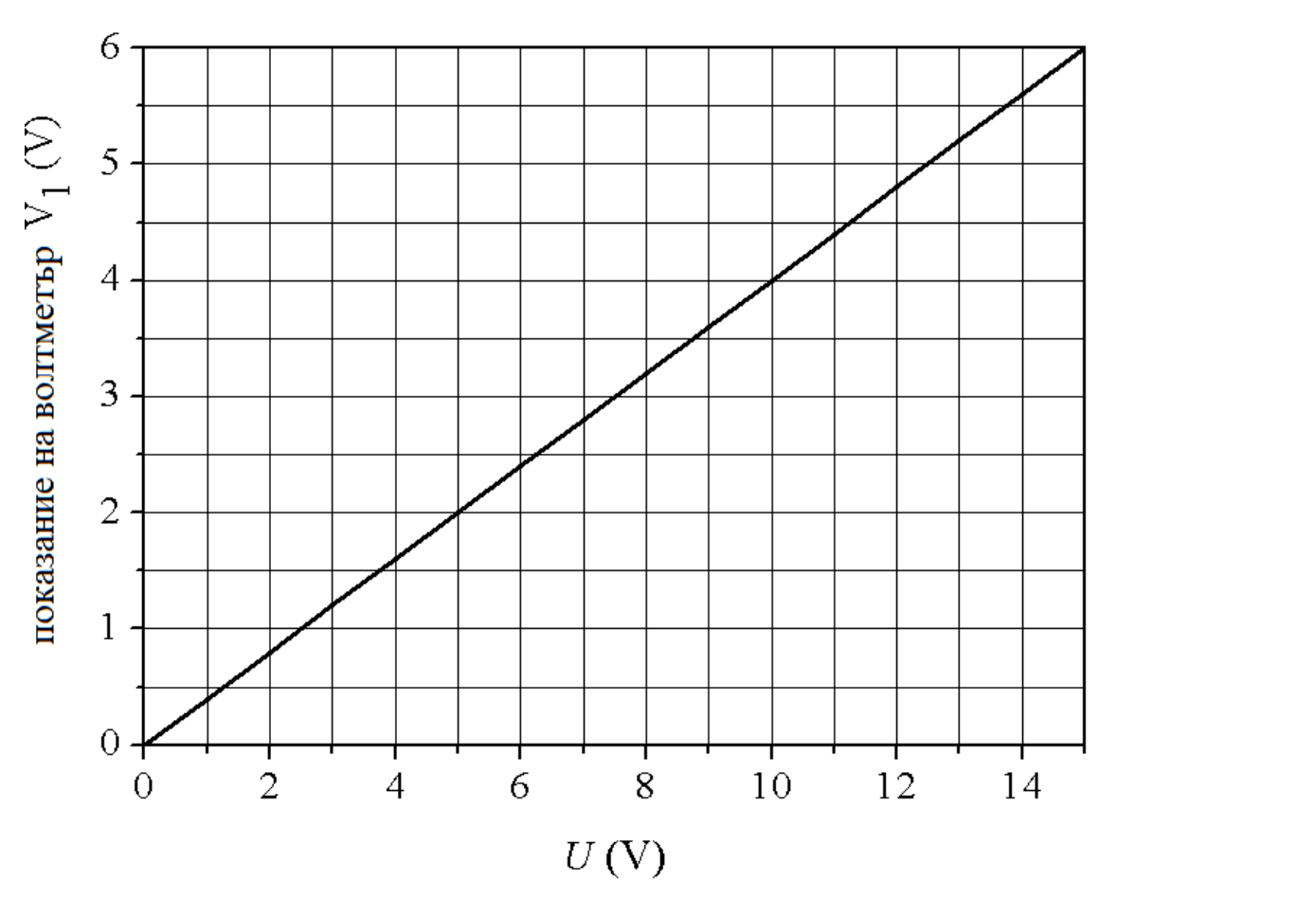

Графика: показание на волтметър V1 във волтове спрямо U във волтове; права линия от началото до (15; 6). — Показанието на волтметър $V_1$ (V) в зависимост от напрежението на източника $U$ (V) — права през началото, минаваща през точката (10; 4).

а) Ако в даден момент показанието на волтметъра V $_1$ е 4V, какво ще е показанието на волтметъра V $_2$ ? [2,5 т.]

б) Намерете съотношението R $_1$ /R $_2$ на съпротивленията на двата резистора. [2,5 т.]

в) Напрежението на източника се увеличава до 36V и при това положение показанието на амперметъра е 1,44A. Намерете стойностите на R $_1$ и R $_2$ . [5 т.]
