НОФ 2020, I кръг (общински), 7. клас, вариант 1 — Задача 2

СОФИЙСКА МАТЕМАТИЧЕСКА ГИМНАЗИЯ „ПАИСИЙ ХИЛЕНДАРСКИ” · гр. София, район „Оборище”, ул. „Искър” № 61, п.к. 1000; тел.02/9831219 · e- mail: info@smg.lg · ПЪРВА СЪСТЕЗАТЕЛНА ГРУПА · Общински кръг на олимпиадата по физика 7. клас · 08.01.2020 · 8 януари 2020 г. · 10 т.

Условие

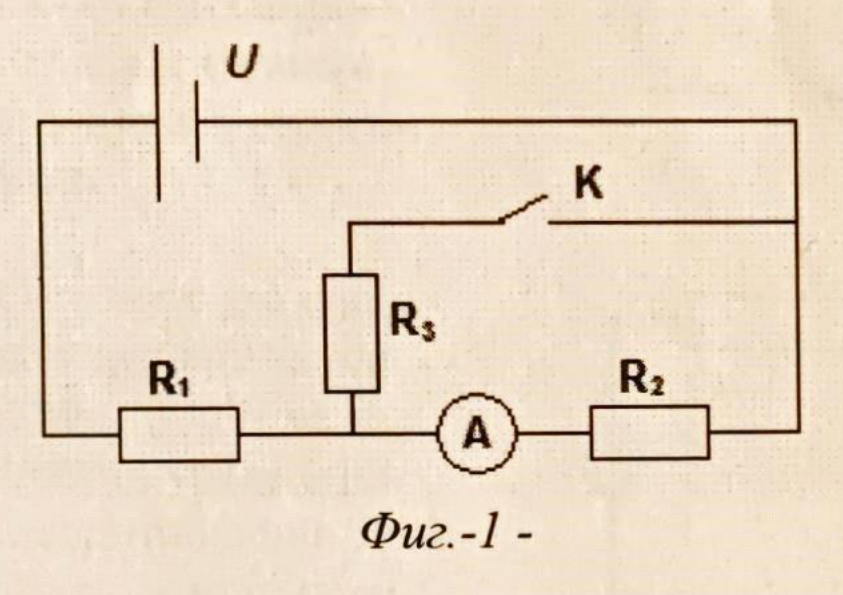

Източник на напрежение $U=9\mathrm{V}$ е включен във веригата изобразена на фиг. – 1 -. Съпротивлението на консуматор $R_1=10\ \Omega$.

При отворен ключ $K$ амперметърът измерва ток $I_1=300\ \mathrm{mA}$.

А) Определете съпротивлението $R_2$. [2 т.]

Б) След затваряне на ключа $K$, амперметърът измерва ток 3 пъти по-голям от този, преминаващ през $R_3$. Начертайте еквивалентната схема и изчислете съпротивлението $R_3$. [8 т.]

Решение

ВРЕМЕ ЗА РАБОТА

ВРЕМЕ ЗА РАБОТА 4 АСТРОНОМИЧЕСКИ ЧАСА

ВСЯКА ЗАДАЧА СЕ ОЦЕНЯВА С 10 ТОЧКИ. ЗА СЛЕДВАЩИЯ КРЪГ СЕ КЛАСИРАТ УЧЕНИЦИ С 20 И ПОВЕЧЕ ТОЧКИ.

УСПЕХ

Теми и трудност

Оценена трудност: 3/5.

Електричество · Закон на Ом · Постояннотокови вериги · Електрични измервания

Предпоставки: Прогимназиална подготовка

---
