НОФ 2020, I кръг (общински), 7. клас, вариант 2 — Задача 2

ОЛИМПИАДА ПО ФИЗИКА · ОБЩИНСКИ КРЪГ · ТЕМА VII КЛАС · 08.01.2020 СМГ · 8 януари 2020 г.

Внимание: Бележка към темата

В оригинала ръкописният надпис „фиг.1“ е разположен между двете схеми, непосредствено над резистора R от втората схема. Текстът на задача 3 се позовава на фиг.2.

Условие

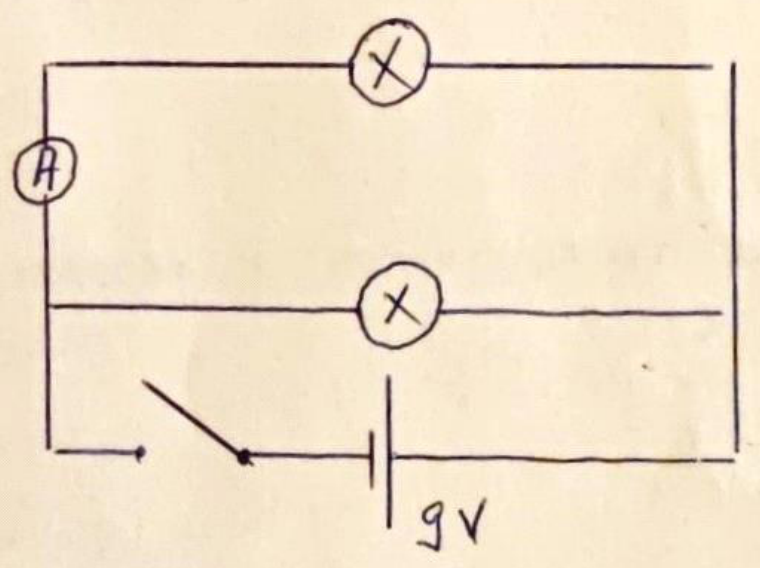

За да определи съпротивлението на електрическа лампа, ученик от VII -ми клас реализирал електрическата верига от фиг.1. След затваряне на ключа апперметърът отчел ток с големина 500 милиампера. Да се намери съпротивлението на всяка от двете еднакви лампи, ако батерията захранва веригата с напрежение 9 волта.

Две лампи в отделни успоредни клони, амперметър A в горния клон вляво, ключ и батерия 9 V долу. Запазени са ръчно начертаните линии, включително малките празнини при десния проводник.

Решение

Внимание: Непълно решение

В подготвените документи няма файл с официални решения.

Теми и трудност

Оценена трудност: 2/5.

Електричество · Постояннотокови вериги · Закон на Ом · Електрични измервания

Предпоставки: Прогимназиална подготовка

Оригинал в Архива: 7-var2.pdf
