НОФ 2020, I кръг (общински), 9. клас — Задача 2

ОБЩИНСКИ КРЪГ НА ОЛИМПИАДАТА ПО ФИЗИКА В СОФИЙСКА МАТЕМАТИЧЕСКА ГИМНАЗИЯ 08.01.2020 ГОДИНА ТРЕТА СЪСТЕЗАТЕЛНА ГРУПА (9. КЛАС С РАЗШИРЕНО ИЗУЧАВАНЕ НА ПЪРВИ ЧУЖД ЕЗИК) · 8 януари 2020 г. · 10 т.

Условие

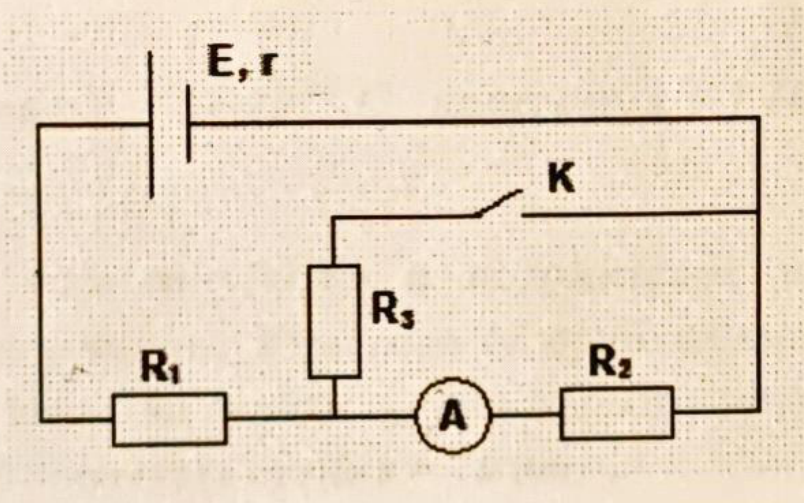

Източник на електродвижещо напрежение $E=9\ \mathrm{V}$ с вътрешно съпротивление $r=1\ \Omega$ е включен във веригата на фигурата. Консуматорът $R_1$ е направен от цилиндричен проводник от кантал със специфично съпротивление $\rho=1{,}4\cdot10^{-6}\ \mathrm{\Omega.m}$, дължина $L=500\ \mathrm{cm}$ и напречно сечение $S=0{,}7\ \mathrm{mm^2}$. При отворен ключ $K$ амперметърът измерва ток $I_1=300\ \mathrm{mA}$.

А) Определете съпротивлението $R_1$. [2 т.]

Б) Определете съпротивлението $R_2$. [3 т.]

В) След затваряне на ключа $K$, амперметърът измерва ток 3 пъти по-голям от този, преминаващ през $R_3$. Определете съпротивлението $R_3$. [5 т.]

Решение

ВРЕМЕ ЗА РАБОТА

ВРЕМЕ ЗА РАБОТА – 4 АСТРОНОМИЧЕСКИ ЧАСА.

КЛАСИРАТ СЕ УЧЕНИЦИ С 20 И ПОВЕЧЕ ТОЧКИ. УСПЕХ!

Теми и трудност

Оценена трудност: 3/5.

Електричество · Ток и съпротивление · Постояннотокови вериги · Източници и вътрешно съпротивление · Електрични измервания

Предпоставки: Гимназиална подготовка

---
