НПСФ 2008, 11–12 клас — Задача 2. Верига от резистори и волтметър

Национално пролетно състезание по физика 2008, Търговище — тема за 11 - 12 клас · 14 март 2008 г. · 10 т.

Условие

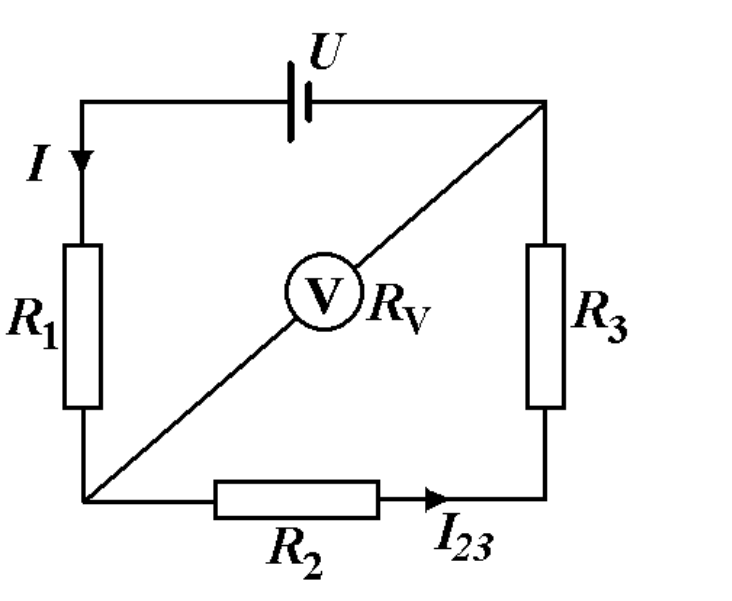

В схемата на Фигура 2 електродвижещото напрежение на акумулатора (с вътрешно съпротивление 0) е U = 100 V. Трите съпротивления имат съответни числени стойности: $R_1$ = 100 $\Omega$, $R_2$ = 200 $\Omega$, $R_3$ = 300 $\Omega$. Съпротивлението на волтметъра е $R_V$ = 2000 $\Omega$. Определете:

1) общото съпротивление на цялата електрична верига [2 т.]; [2 т.]

2) токът I, който протича през съпротивлението $R_1$ [2 т.]; [2 т.]

3) показанието на волтметъра [2 т.]; [2 т.]

4) токът $I_{23}$, който протича през съпротивленията $R_2$ и $R_3$. [1 т.]; [1 т.]

5) мощността на електричния ток, която се отделя в трите съпротивления [3 т.]. [3 т.]
