НПСФ 2009, 8. клас — Задача 3. Построяване на оптичния център и фокусите на тънка леща
Национално пролетно състезание по физика, 28 февруари 2009 г., Велинград — Тема за 8. клас · 28 февруари 2009 г. · 10 т.
Условие

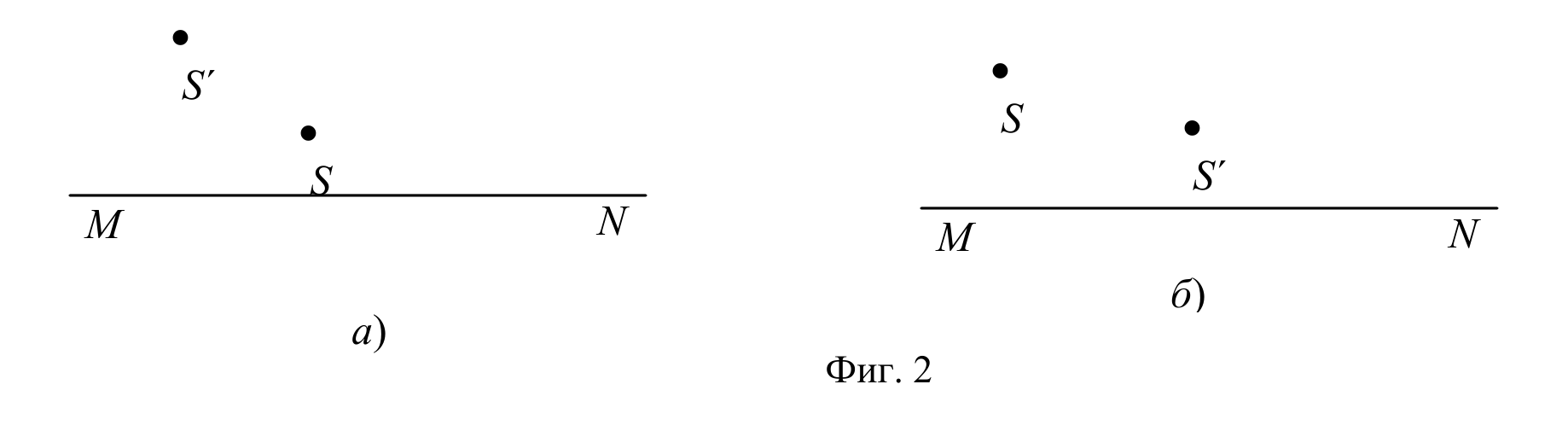

На фиг. 2, а и б е показана главната оптична ос на тънка леща, светещата точка и нейният образ .
А) Намерете чрез построение положението на оптичния център на лещата от фиг. 2, а и нейните фокуси и . Обяснете хода на лъчите. Определете типа на лещата (събирателна или разсейвателна) и вида на образа (действителен или недействителен). [5 т.]
Б) Намерете същите характеристики за лещата от фиг. 2, б. [5 т.]
Решение
А) Лъчът 1, които свързва и и не се пречупва минава през оптичния център (1 т.). Лъчът 2, успореден на главната оптична ос, след пречупване минава през фокуса (1 т.). Неговото продължение минава през образа и той е недействителен (1 т.). Лъчът 3, след пречупване е успореден на главната оптична ос, а продължението на падащия лъч минава през фокуса (1 т.). Лещата е събирателна, защото успоредните на главната оптична ос лъчи след пречупване я пресичат (1 т.).
Б) Лъчът 1, които свързва и и не се пречупва минава през оптичния център (1 т.). Лъчът 2, който след пречупване е успореден на главната оптична ос, е насочен към фокуса (1 т.). Неговото продължение минава през образа и той е недействителен (1 т.). Лъчът 3, успореден на главната оптична ос, след пречупване е насочен така, че продължението му минава през фокуса (1 т.). Лещата е разсейвателна, защото успоредните на главната оптична ос лъчи след пречупване се отдалечават от нея (1 т.).
[Бележка от източника: Отпечатаното „Лъчът 1, които“ е запазено.]
Оригинал в Архива: proletni_2009_8problems.pdf · официални решения: proletni_2009_8solutions.pdf
