НПСФ 2010, 7. клас — Задача 3. Електрическа верига

Пролетно национално състезание по физика, 13.03–14.03 2010 година, гр. Пловдив — ТЕМА за 7. клас · 13 март 2010 г. · 10 т.

Условие

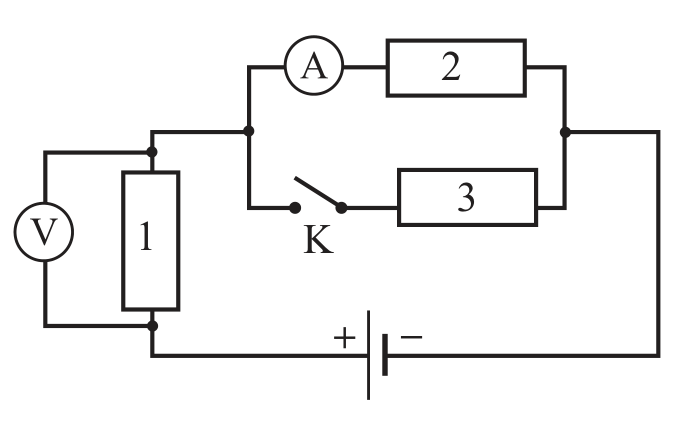

Напрежението на източника от електрическата верига, показана на фигурата, е $U = 120$ V. Съпротивленията на консуматорите 1 и 2 са $R_1 = 20\ \Omega$ и $R_2 = 60\ \Omega$. Ключът K е отворен.

а) Колко ампера е токът $I$, който измерва амперметърът? (2 точки) [2 т.]

б) Колко волта е напрежението $U_1$, което измерва волтметърът? (1 точка) [1 т.]

в) При затворен ключ К амперметърът измерва ток $I_2 = 1$ A.

Колко волта е напрежението $U_1$, което измерва волтметърът при затворен ключ К? (2 точки) [2 т.]

г) Колко ома е съпротивлението $R_3$ на консуматор 3? (3 точки) [3 т.]

д) Колко пъти електричната мощност $P$, която се консумира от цялата верига при затворен ключ K, е по-голяма от мощността $P_0$, консумирана от веригата при отворен ключ K? (2 точки) [2 т.]
