НПСФ 2010, 8. клас — Задача 2. Електрическа верига с три ключа

Национално пролетно състезание по физика 2010, Тема за 8. клас · 13 март 2010 г. · 10 т.

Условие

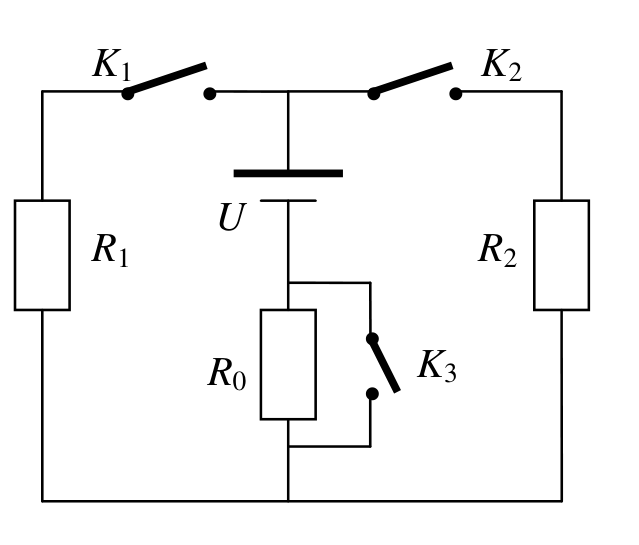

На фиг. 1 е показана електрическа верига, в която $R_1 = 4\ \Omega$, а $R_2 = 3\ \Omega$. При затворен ключ $K_1$ и отворени ключове $K_2$ и $K_3$ токът във веригата е $I_1 = 0{,}5\ \mathrm{A}$. Аналогично, при затворен ключ $K_2$ и отворени ключове $K_1$ и $K_3$ токът във веригата е $I_2 = 0{,}6\ \mathrm{A}$.

а) Намерете напрежението на източника $U$ и съпротивлението $R_0$. [5 т.]

б) При затворени ключове $K_1$, $K_2$ и $K_3$ начертайте еквивалентната схема на електрическата верига и пресметнете тока $I$ през източника. [5 т.]

Отговори

Решение

---

Оригинал в Архива: proletni_2010_8problems.pdf · официални решения: proletni_2010_8solutions.pdf
