Национално пролетно състезание по физика – Варна, 7 март 2015 г. Тема за 7. клас · 7 март 2015 г. · 10 т.

Условие

Във всяка от показаните електрически вериги са включени неизвестни измервателни уреди X, Y, Z и S. Всеки един от тях е или амперметър, или волтметър. Всички уреди са идеални и са включени правилно. Двете части на задачата са независими!

Част 1. Един от резисторите от веригата на Фиг. 6 има съпротивление R2R_2 = 2 Ω. Показанието на уреда Y е 4 пъти по-голямо от показанието на уреда Z. Определете вида на неизвестните уреди и намерете съпротивлението R1R_1 на другия резистор. Колко пъти показанието на уреда Y ще е по-голямо от показанието на Z, ако разменим местата на резисторите R1R_1 и R2R_2? (5 точки) [5 т.]

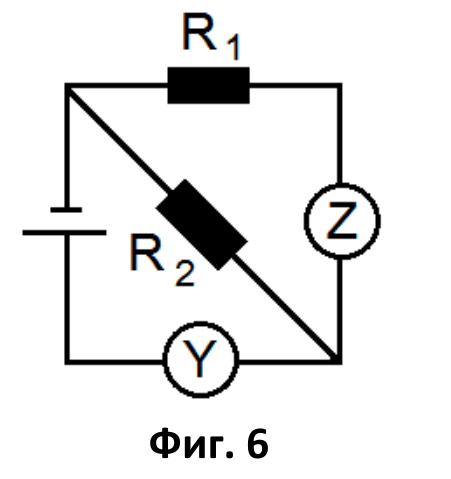

Схема на квадратна верига с диагонал: източник вляво, R1 горе, R2 на диагонала, кръгче Z вдясно и кръгче Y долу
Фиг. 6 — квадратна верига с източник отляво, резистор R1R_1 по горната страна, резистор R2R_2 по диагонала, уред Z по дясната страна и уред Y по долната страна.

Част 2. Показанието на уредите от Фиг. 7 е 500 за X и 0,002 за S. Източникът на напрежение е UU = 4,5 V. Определете вида на неизвестните уреди X и S, както и в какви мерни единици са показанията им. Какво ще бъде показанието на уреда X, ако разменим местата на X и S ? (5 точки) [5 т.]

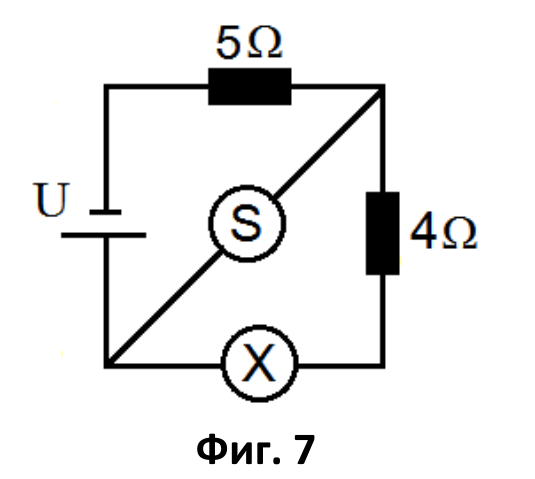

Схема на квадратна верига с диагонал: източник U вляво, 5 Ω горе, 4 Ω вдясно, кръгче S на диагонала и кръгче X долу
Фиг. 7 — квадратна верига с източник UU отляво, резистор 5 Ω по горната страна, резистор 4 Ω по дясната страна, уред S по диагонала и уред X по долната страна.
