НПСФ 2016, 9. клас — Задача 1. Електрически вериги

Национално пролетно състезание по физика 2016, тема за 9. клас · 12 март 2016 г. · 10 т.

Условие

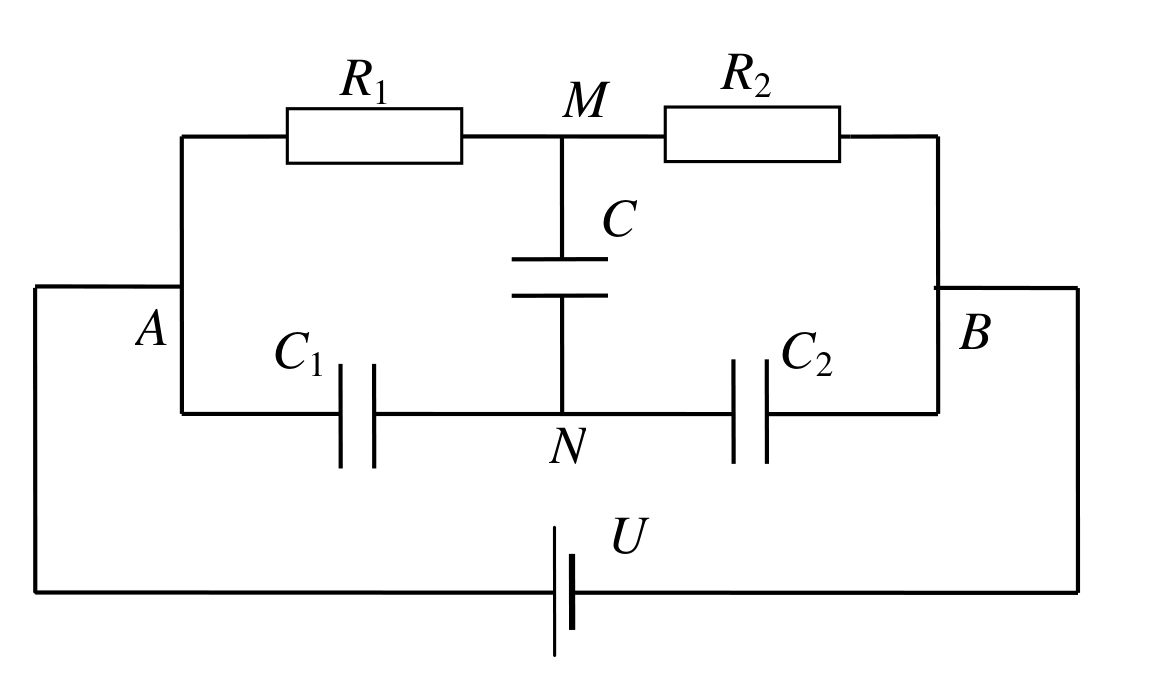

Част А Заряд на кондензатор. На фиг.1 е показана електрическа верига, в която кондензаторите 1 и 2 имат капацитети съответно $C_1 = 2C$ и $C_2 = 3C$. Напрежението на източника е $U$, а съпротивленията на резисторите 1 и 2 удовлетворяват равенството $R_1 = 2R_2$. Намерете заряда $q$ на кондензатора, включен между точките $M$ и $N$, при условие, че във веригата се е установил постоянен ток. [5 т.]

Част Б Потенциометър. Регулирането на напрежението между краищата на резистор със съпротивление $2R$ става чрез потенциометър със съпротивление $R$ (фиг. 2). В началото резисторът е свързан към половината съпротивление на потенциометъра. Към каква част $R_x$ от съпротивлението на потенциометъра трябва да се свърже резисторът, за да нарасне напрежението му един път и половина? Начертайте схемата на електрическата верига във всеки един от случаите. [5 т.]

Отговори

Решение

---

Оригинал в Архива: proletni_2016_9problems.pdf · официални решения: proletni_2016_9solutions.pdf
