Национално пролетно състезание по физика 2017, тема за 7. клас · 11 март 2017 г. · 10 т.

Условие

Двете части на задачата са независими!

Част 1. а) Да вярваме ли на волтметъра

За разлика от идеалния волтметър, реалният има съпротивление RVR_\mathrm{V}, което е много голямо, но не е безкрайно голямо. Нека два резистора, всеки от които със съпротивление R0R_0, са свързани към източник на напрежение UU, както е показано на фиг. 2.

а) Намерете напрежението U0U_0 върху всеки от резисторите. (1 т.) [1 т.]

Електрическа схема: източник на напрежение U и два последователно свързани резистора R0.
Фиг. 2. Два еднакви резистора R0R_0, свързани последователно към източник на напрежение UU.

Част 1. б) б) Реален волтметър се свързва към един от резисторите, за да измери напрежението върху него. Начертайте съответната схема и запишете израз за еквивалентното съпротивление на свързаните волтметър и резистор, като отчетете съпротивлението на волтметъра RVR_\mathrm{V}. (1 т.) [1 т.]

Част 1. в) в) Колко пъти съпротивлението на волтметъра RVR_\mathrm{V} трябва да е по-голямо от съпротивлението R0R_0, така че волтметърът да показва не по-малко от 90% от напрежението, намерено в подточка а)? (2 т.) [2 т.]

Част 2. а) Метаморфози във верига

На фиг. 3 е показана електрическа верига, която се състои от четири резистора със съпротивления rr, R1R_1, R2R_2, R3R_3, амперметър A и източник UU, чието напрежение може плавно да се променя. За определяне на неизвестните съпротивления rr, R1R_1, R2R_2 и R3R_3 е направен следният експеримент. Докато напрежението на източника плавно се променя от 3 V до 18 V, ключът K преминава последователно през всяко от положенията K1K_1, K2K_2 и K3K_3. На графиката е показано как се изменя показанието на амперметъра при увеличаване на напрежението UU на източника. В началния момент UU = 3 V и ключът е в положение K1K_1.

а) Кое от трите съпротивления R1R_1, R2R_2 и R3R_3 е най-малкото? (2 т.) [2 т.]

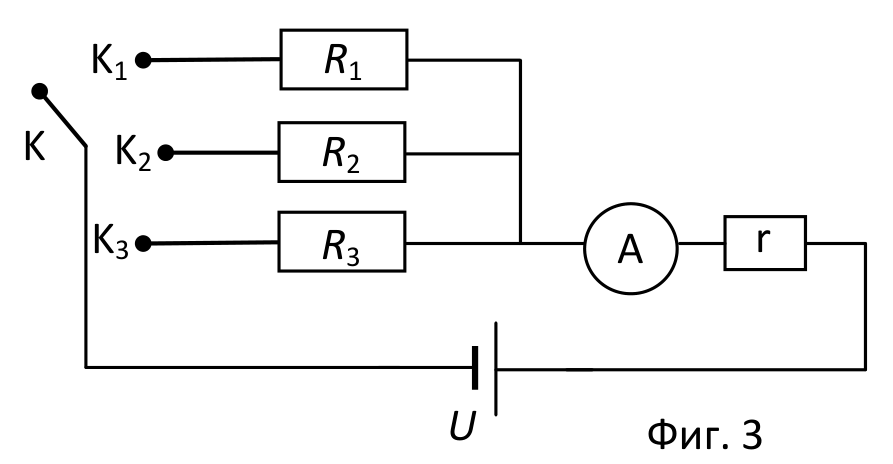

Схема: ключ K избира един от три клона с резистори R1, R2, R3; в общия клон са амперметър A, резистор r и източник U.
Фиг. 3. Електрическа верига с ключ K (положения K1K_1, K2K_2, K3K_3), резистори R1R_1, R2R_2, R3R_3, амперметър A, резистор rr и източник UU.

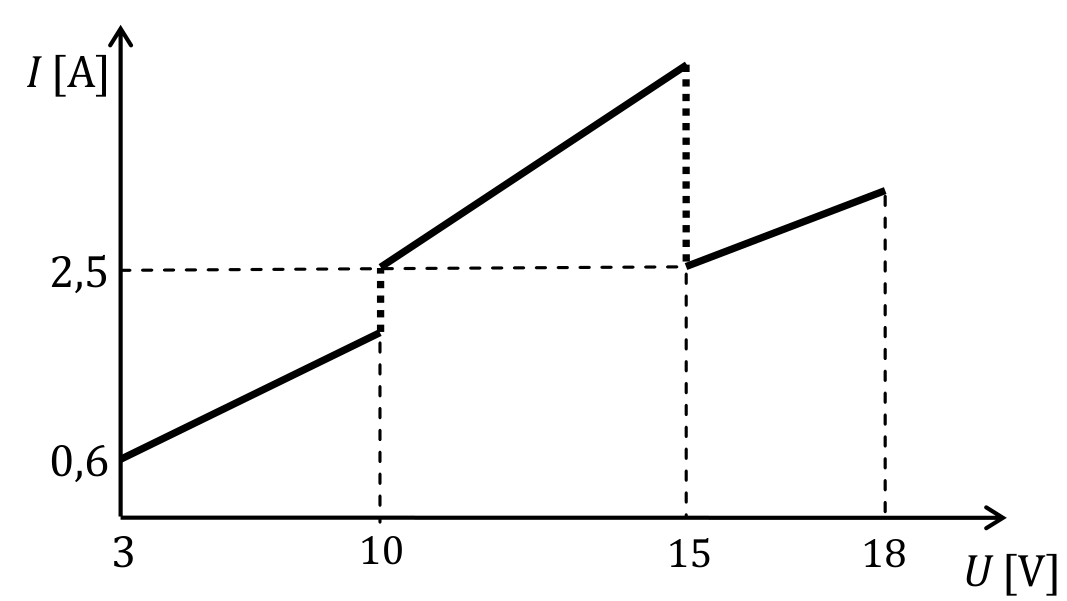

Графика I(U): три нарастващи отсечки от 3 V до 18 V със скокове при 10 V (нагоре до 2,5 A) и при 15 V (надолу до 2,5 A); началната точка е 0,6 A при 3 V.
Графиката към Част 2: показанието II на амперметъра в зависимост от напрежението UU на източника.

Част 2. б) б) Намерете стойностите на съпротивленията rr, R1R_1, R2R_2 и R3R_3, ако е известно, че rr е три пъти по-малко от най-малкото от съпротивленията R1R_1, R2R_2 и R3R_3. (2 т.) [2 т.]

Част 2. в) в) В кое от всички съпротивления по време на експеримента се е отделила най-голяма мощност? (2 т.)

Забележка: Разстоянията върху графиката са ориентировъчни. Не я използвайте за графични решения! [2 т.]
