НПСФ 2018, 11–12 клас — Задача 3. Електрическа верига

Автор: Olympiads XYZ · транскрипция на официалните материали

Автоматична транскрипция · предстои повторна проверка срещу оригинала

Оригинал на условието (PDF)Съобщи за грешка

Съдържание

Пролетно национално състезание по физика 2018, тема за 11.-12. клас (пета състезателна група) · 9 март 2018 г. · 10 т.

Условие

Пет резистора са свързани по начина, показан на фигурата вляво. Стойностите на съпротивленията на резисторите са $R_1 = 1\ \mathrm{k\Omega}$ и $R_2 = 3\ \mathrm{k\Omega}$ .

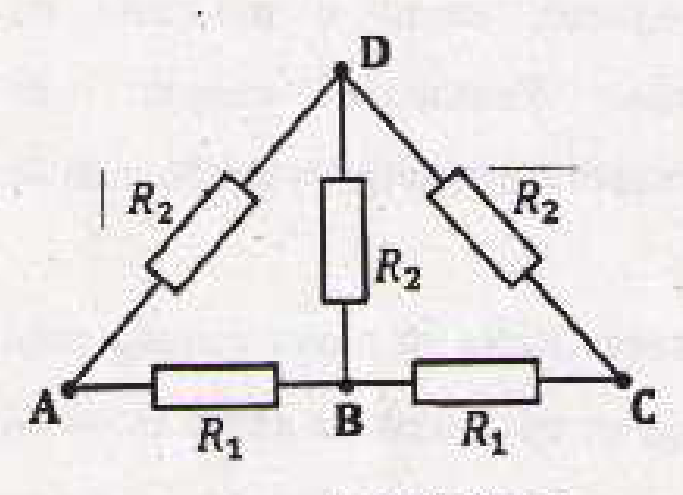

Триъгълна схема с върхове A, D и C и среден възел B: резистори R1 между A и B и между B и C, резистори R2 между A и D, между D и B и между D и C. — Пет резистора, свързани между точките $A$ , $B$ , $C$ и $D$ : два резистора $R_1$ по страната $AC$ и три резистора $R_2$ по страните $AD$ , $DB$ и $DC$ .

а) На колко е равно съпротивлението $R_{\mathrm{AC}}$ между точките A и C? [2,5 т.]

б) Намерете съпротивлението $R_{\mathrm{AB}}$ , което би се измерило между точките A и B. [4 т.]

в) Между точките A и B е подадено напрежение $\mathcal{E} = 6\ \mathrm{V}$ . Намерете напрежението $U_{\mathrm{CD}}$ между точки C и D. [3,5 т.]

Отговори

Покажи отговорите

Решение

Покажи официалното решение

Оригинал в Архива: proletni_2018_11-12problems.pdf · официални решения: proletni_2018_11-12solutions.pdf
