НПСФ 2019, 7. клас — Задача 2. Електрически измервания

Национално пролетно състезание по физика 2019, тема за 7. клас (първа възрастова група) · 8 март 2019 г. · 10 т.

Условие

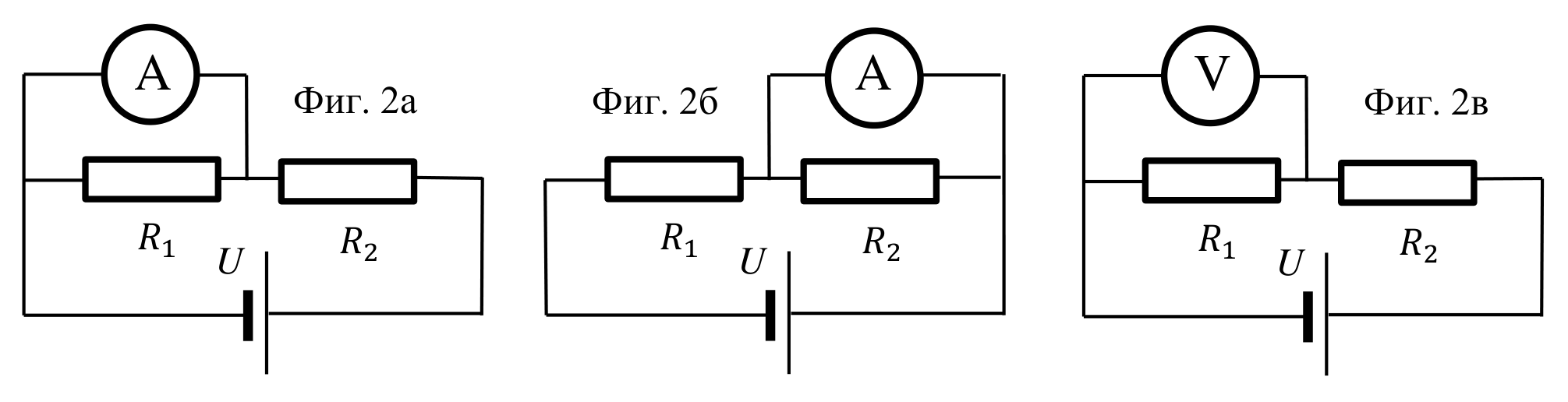

Електрическа верига се състои от последователно включени източник на напрежение (батерия с неизвестно напрежение $U$) и два консуматора с неизвестни съпротивления съответно $R_1$ и $R_2$. Ако амперметър се включи успоредно на консуматора $R_1$ (както е показано на Фиг. 2а), той измерва ток с големина $I_1 = 1\ \mathrm{mA}$. Ако амперметърът се включи успоредно на консуматора $R_2$ (както е показано на Фиг. 2б), той измерва ток с големина $I_2 = 3\ \mathrm{mA}$.

а) Изчислете какъв ток $I$ ще показва амперметърът, ако той се включи последователно във веригата. [4 т.]

б) Ако волтметър се включи успоредно на консуматора $R_1$ (както е показано на Фиг. 2в), той измерва напрежение с големина $U_1 = 1{,}5\ \mathrm{V}$. Изчислете напрежението $U$ на батерията и стойностите на съпротивленията $R_1$ и $R_2$. [4 т.]

в) Изчислете общото количество топлина $Q$, което се отделя в консуматорите $R_1$ и $R_2$ за време $t = 1\ \mathrm{min}$. [2 т.]

Отговори

Решение

---

Оригинал в Архива: proletni_2019_7problems.pdf · официални решения: proletni_2019_7solutions.pdf
