НПСФ 2021, 8. клас — Задача 3. Електрически схеми

Национално пролетно състезание по физика 2021, тема 8 клас (втора състезателна група) · 13 март 2021 г. · 10 т.

Условие

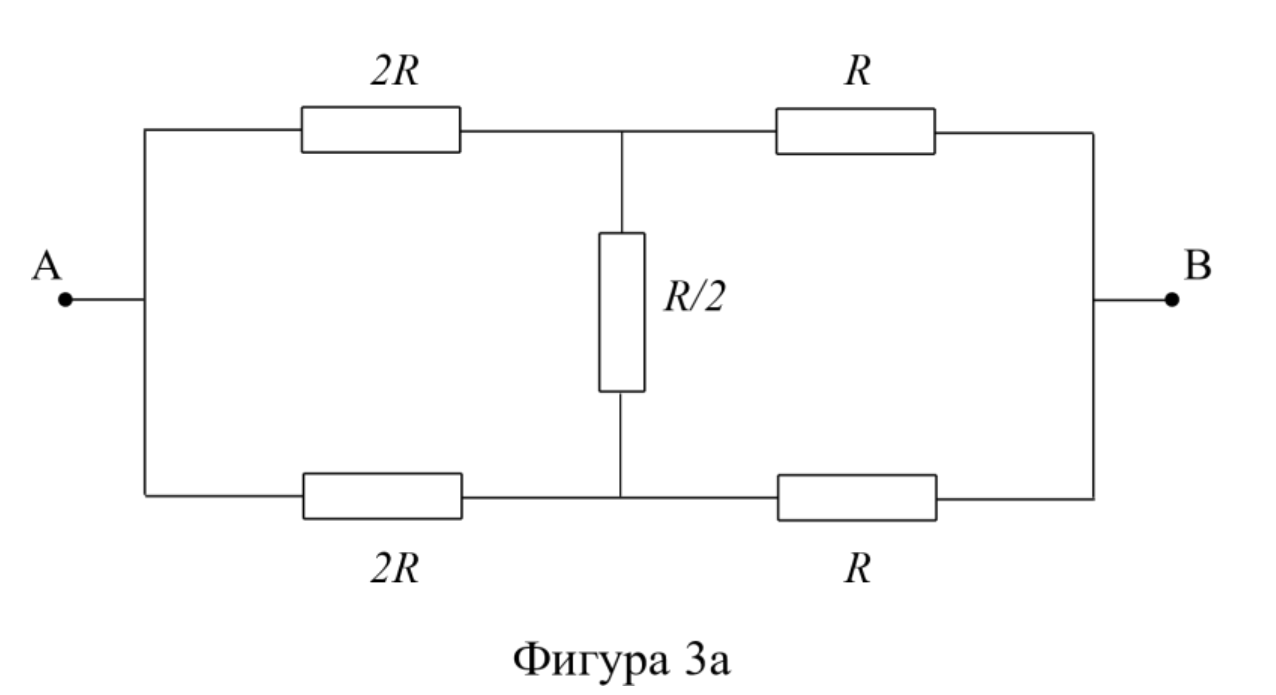

а) Пет консуматора са свързани, както е показано на фигура 3а, където съпротивлението $R = 1\,\Omega$. Между точки A и B е приложено напрежение $U = 1\,\mathrm{V}$. Намерете тока през консуматора със съпротивление $R/2$, както и мощността, която се отделя в него [4т]; [4 т.]

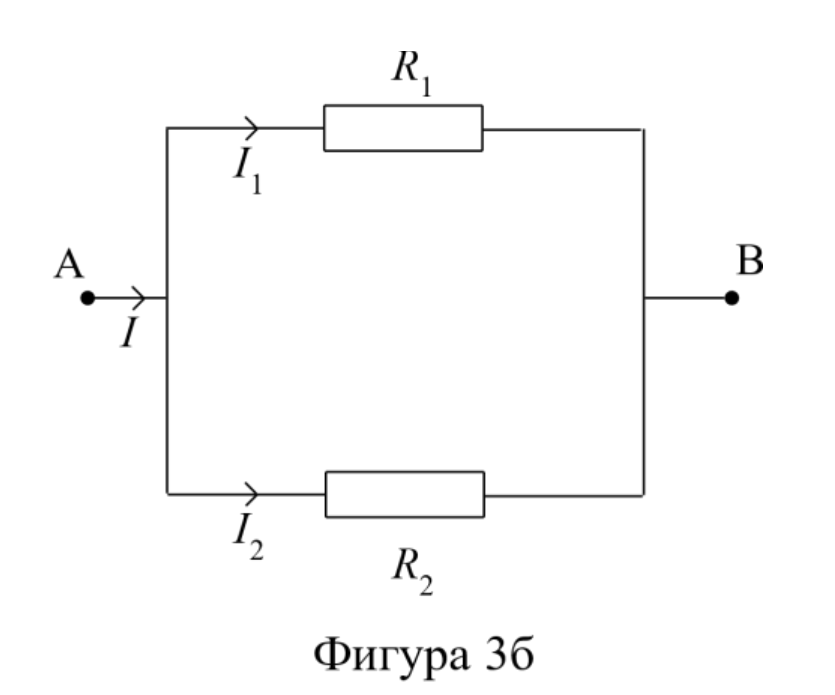

б) Два консуматора със съпротивления $R_1 = 2\ \Omega$ и $R_2 = 2/3\ \Omega$ са свързани успоредно, както е показано на фигура 3б. От точка A във веригата влиза ток $I = 1\,\mathrm{A}$. Да се намери токът, който протича през консуматорите $R_1$ и през $R_2$ [3т]; [3 т.]

в) Да се намерят мощностите (топлината за единица време), които се отделят от всеки от консуматорите във фигура 3б [3т]. [3 т.]

Отговори

Решение

---

Оригинал в Архива: proletni_2021_8problems.pdf · официални решения: proletni_2021_8solutions.pdf
