НПСФ 2023, 9. клас — Задача 3. Реостат

Национално пролетно състезание по физика 2023, Тема за трета състезателна група (9. клас) · 4 март 2023 г. · 10 т.

Условие

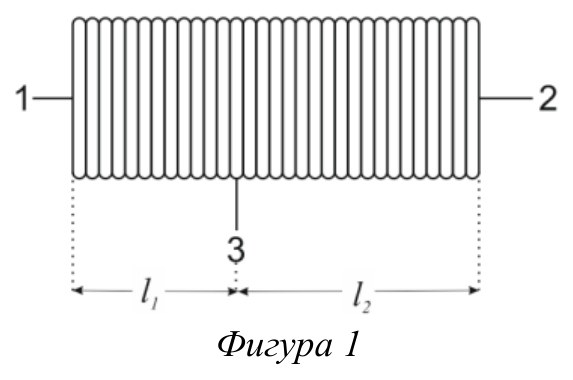

Реостатът представлява навит проводник с много голяма дължина и три изхода – два от тях в краищата на проводника (1 и 2) и един регулируем (3), който променя точката си на контакт върху проводника, както е показано на фиг. 1.

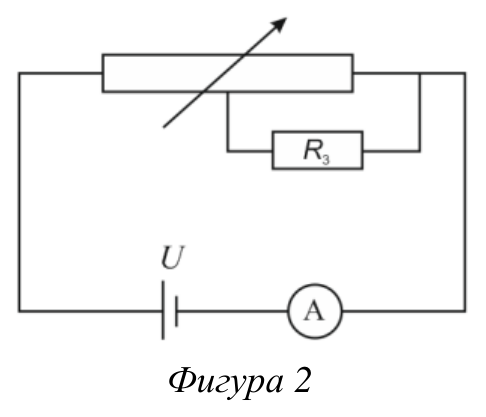

При свързване на реостат в схемата, показана на фиг. 2, при подадено напрежение $U = 36$ V, ако отношението на:

• дължината на проводника $\dfrac{l_1}{l_2} = \dfrac{1}{2}$, показанието на амперметъра е $I_{\mathrm{а1}} = 0,6$ A
• дължината на проводника $\dfrac{l_1}{l_2} = \dfrac{2}{1}$, показанието на амперметъра е $I_{\mathrm{а2}} = 0,45$ A

Определете цялото съпротивление на реостата $R$ и съпротивлението на резистора $R_3$. [10 т]

Отговори

Решение

Оригинал в Архива: proletni_2023_9problems.pdf · официални решения: proletni_2023_9solutions.pdf
