НПСФ 2025, 9. клас — Задача 2. Свързване на резистори
Автор: Olympiads XYZ · транскрипция на официалните материали
Автоматична транскрипция · предстои повторна проверка срещу оригинала
Национално пролетно състезание по физика 2025, тема за 9. клас (трета състезателна група) · 14 март 2025 г. · 10 т.
Внимание: Бележка към темата
Под условията темата отпечатва обща бележка: „Забележка: Таблични данни необходими за всички задачи: Специфична топлина на кипене на водата - 2260 kJ/kg; Специфичен топлинен капацитет на водата - 4200 J/kg.K; Гравитационно ускорение - 10 m/s²; Температура на кипене на водата - 100 °C; плътност на водата - 1000 kg/m³.“
Условие

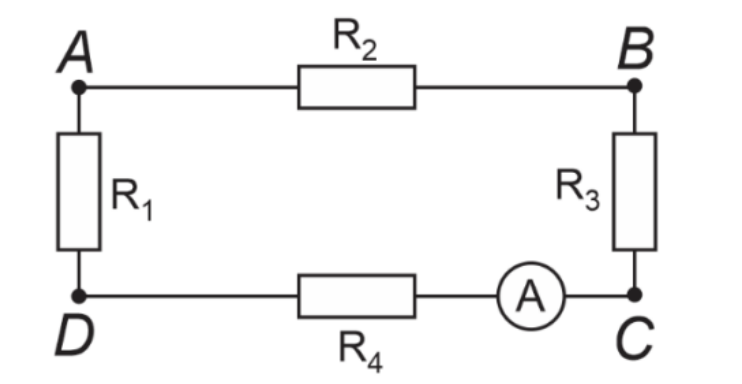

На схемата е показана електрична верига, състояща се от 4 резистора и идеален амперметър. Източник на напрежение с се свързва последователно между върховете на показаната схема. Показанията на амперметъра са съответно:
| Точки на свързване | Показание на амперметър |
|---|---|
| AB | 171,4 mA |
| AC | 200,0 mA |
| AD | 150,0 mA |
| BC | 133,3 mA |
| BD | 240,0 mA |
| CD | 300,0 mA |
А) Определете съпротивлението на резисторите [6 т.]
Б) Посочете максималната стойност на тока през амперметъра с наличните резистори и конфигурация от последователно или успоредно свързване, чрез които се получава. [1,5 т.]
В) Посочете минималната (ненулева) стойност на тока през амперметъра с наличните резистори и конфигурация от последователно или успоредно свързване, чрез които се получава. [1,5 т.]
Г) Как трябва да се свържат четирите резистора към източника на напрежение, така че амперметърът да измери ток 600 mA през източника. [1 т.]
Отговори
Покажи отговорите
Решение
Покажи официалното решение
Оригинал в Архива: proletni_2025_9problems.pdf · официални решения: proletni_2025_9solutions.pdf
