ПУ 2003, Финален кръг, 9. клас — Задача 2

СЪСТЕЗАНИЕ ПО ФИЗИКА · 11 май 2003 г.

Условие

Определете общото съпротивление на проводниците, включени във веригата между точките A и B (фиг.1) Известно е, че R1=R2=R3=R4=R5=R6=R7=R8=R9=R=11ΩR_1=R_2=R_3=R_4=R_5=R_6=R_7=R_8=R_9=R=11\Omega.

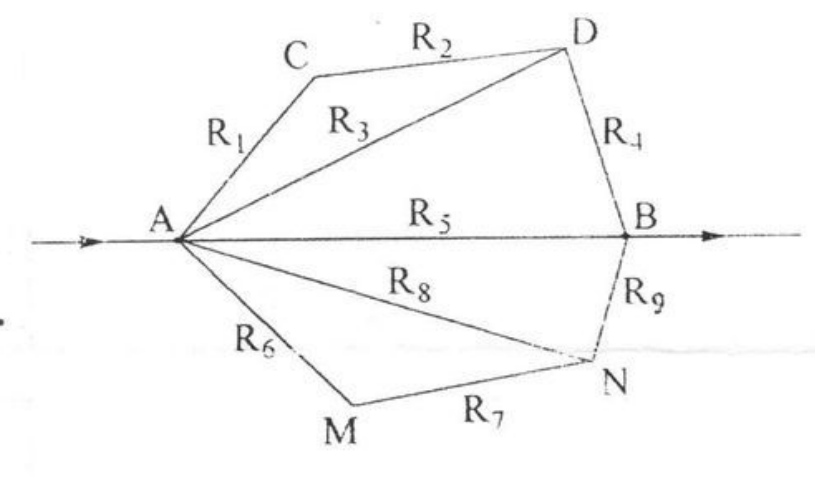

Електрична мрежа между A и B с възли C, D, M и N и девет означени съпротивления R₁ до R₉; входящият и изходящият проводник имат стрелки.
