НЕСФ 2001, 8. клас — Задача 1

• $R_1 = 6\ \Omega$; веществото е инвар; използва се за направа на електрически нагревателни елементи.

Дадено: $I = 1\ \mathrm{A}$; $I_2 = 0{,}3\ \mathrm{A}$; $R_2 = 14\ \Omega$; $l_1 = 6\ \mathrm{m}$; $S_1 = 0{,}81\ \mathrm{mm^2}$.

Търси се: а) $R_1$ = ? б) Какво е веществото на $R_1$?

Решение:

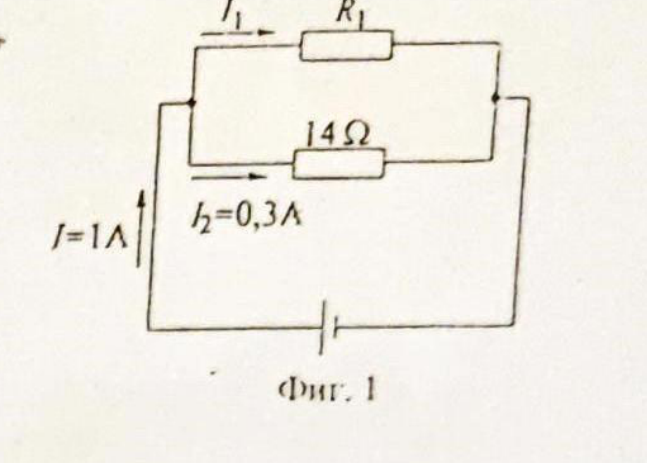

а) Съпротивленията $R_1$ и $R_2$ са свързани успоредно:

Общият ток във веригата $I$ се разделя на два тока $I_1$ и $I_2$:

Тогава

$R_1 = 6\ \Omega$ [1 т.]

б) За определяне веществото на проводника се използва таблицата. Необходимо е да се определи специфичното му съпротивление $\rho_1$:

Веществото е инвар [1 т.]
Това вещество се използва за направа на електрически нагревателни елементи [1 т.]
