НЕСФ 2002, 8. клас — Задача 2. Верига с ключ и три консуматора

Оригинал на условието (PDF)Съобщи за грешка

Всички материали от НЕСФ 2002

Национално състезание по физика 2002, тема за 8. клас · 29 ноември 2002 г. · 10 т.

Условие

Напрежението на източника от електрическата верига, показана на фиг. 2, е $\varepsilon = 120\ \mathrm{V}$ . Съпротивленията на консуматорите 1 и 2 са $R_1 = 20\ \Omega$ и $R_2 = 60\ \Omega$ . Ключът К е отворен.

а) Колко ампера е токът $I$ , който измерва амперметърът? [2 т.]

б) Колко волта е напрежението $U_1$ , което измерва волтметърът? [1 т.]

в) При затворен ключ К амперметърът измерва ток $I_2 = 1\ \mathrm{A}$ .

Колко волта е напрежението $U_1$ , което измерва волтметърът при затворен ключ К? [2 т.]

г) Колко ома е съпротивлението $R_3$ на резистора 3? [3 т.]

д) Колко пъти електричната мощност $P$ , която се консумира от цялата верига при затворен ключ К, е по-голяма от мощността $P_0$ , консумирана от веригата при отворен ключ К? [2 т.]

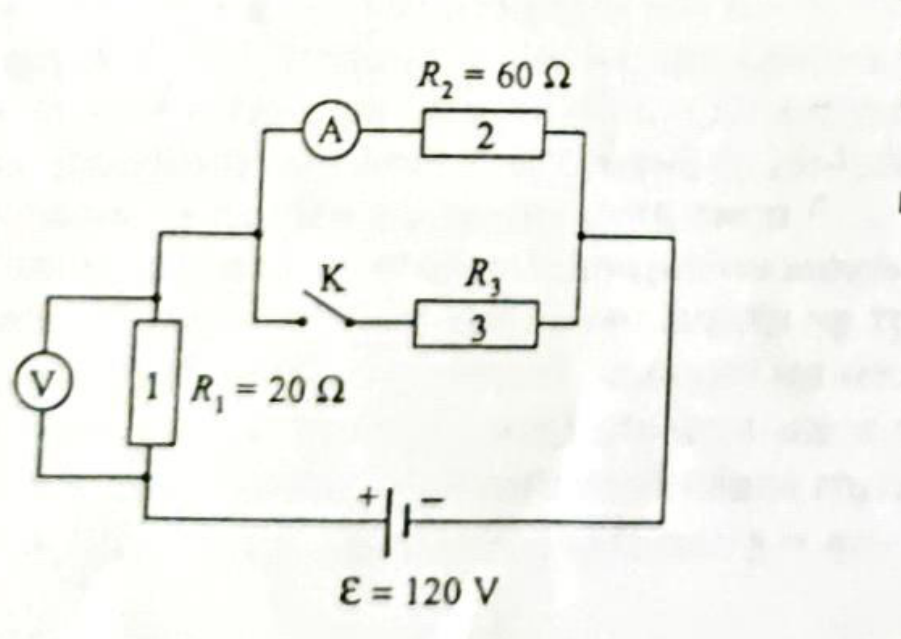

Схема на електрическа верига с източник 120 V, резистор 1 с волтметър, клон с амперметър и резистор 2, и успореден клон с ключ К и резистор 3. — Фиг. 2. Електрическата верига: волтметър успоредно на консуматор 1 ( $R_1 = 20\ \Omega$ ), амперметър в клона на консуматор 2 ( $R_2 = 60\ \Omega$ ) и клон с ключ К и резистор 3 ( $R_3$ ), захранвани от източник $\varepsilon = 120\ \mathrm{V}$ .

Отговори

Решение

Бележка за печатна грешка в източника

(5) в първото уравнение на решението на Задача 1 в) плътността на солената вода е отпечатана с погрешен индекс — ρ_п вместо ρ_в, и в двете събираеми: (M+m)g = 3/4 ρ_п gV + ρ_п gV_к; на следващия ред същата величина е отпечатана правилно като ρ_в (ρ_в gV = 3/2 Mg), затова в транскрипцията навсякъде е записано ρ_в.
