Национално есенно състезание по физика 2005, тема за 11. – 12. клас · 18 ноември 2005 г. · 10 т.

Условие

Веригата, изобразена на фиг. 1, се нарича “Уитстонов мост” заради галванометъра G, който свързва като мост точките $A$ и $B$ . Стойностите на съпротивленията $R_1$ , $R_2$ , $R_3$ и $R_4$ , и електродвижещото напрежение $\varepsilon$ на източника са зададени на фигурата. Приемете, че източникът и галванометърът са идеални, т. е. че техните вътрешни съпротивления са нула.

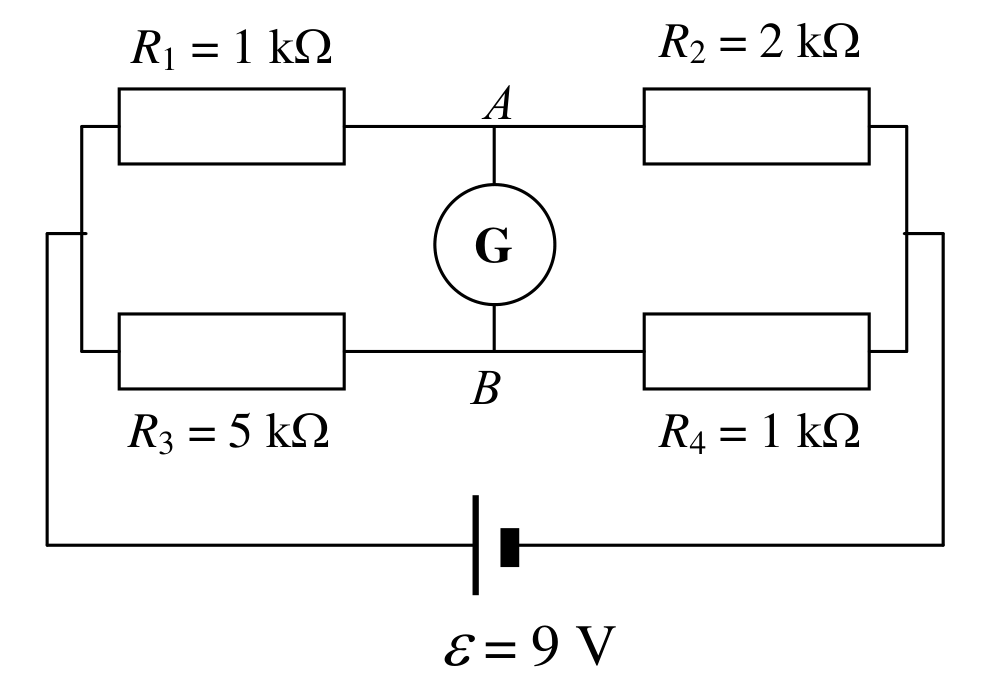

Електрическа схема на Уитстонов мост с четири резистора R1, R2, R3, R4, галванометър G между възлите A и B и източник с ЕДН 9 V. — Фиг. 1. Уитстоновият мост: $R_1 = 1\ \mathrm{k\Omega}$ и $R_2 = 2\ \mathrm{k\Omega}$ в горното рамо, $R_3 = 5\ \mathrm{k\Omega}$ и $R_4 = 1\ \mathrm{k\Omega}$ в долното, галванометър G между точките $A$ и $B$ , източник с $\varepsilon = 9\ \mathrm{V}$ .

а) Начертайте еквивалентна схема на веригата, пресметнете нейното еквивалентно съпротивление и намерете големината на тока през източника. [5 т.]

б) Пресметнете големината на тока, който тече през галванометъра. [5 т.]

Отговори

Покажи отговорите

Решение

Покажи официалното решение

Оригинал в Архива: esenni_2005_11-12problems.pdf · официални решения: esenni_2005_11-12solutions.pdf
