Национално есенно състезание по физика 2005, тема за 8. клас · 18 ноември 2005 г. · 10 т.

Условие

Постройте образите на стрелката AB от фигурите по долу, които се получават когато тя е до плоско огледало (Фиг.3.1) (1 т.),до събирателна леща (Фиг.3.2) (3 т.) или до разсейвателна леща (Фиг.3.3) (3 т.). Стрел-ката от F сочи в един от фокусите на лещата. Кои от образите са действителни, и кои - недействителни ( 3 т.) ?

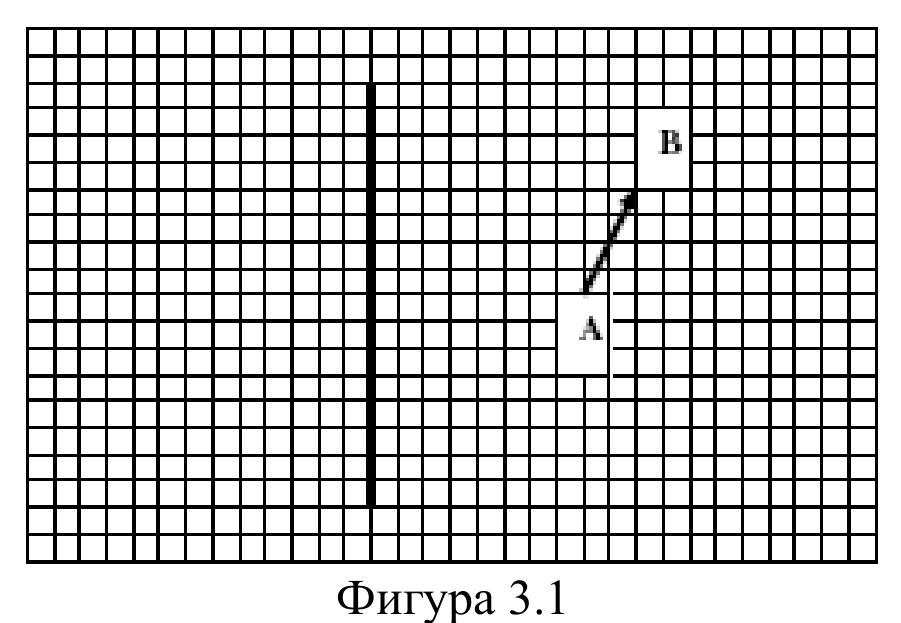

Милиметрова мрежа с вертикално плоско огледало вляво и наклонена стрелка от A към B вдясно от него.
Фигура 3.1 — стрелката AB пред плоско огледало.

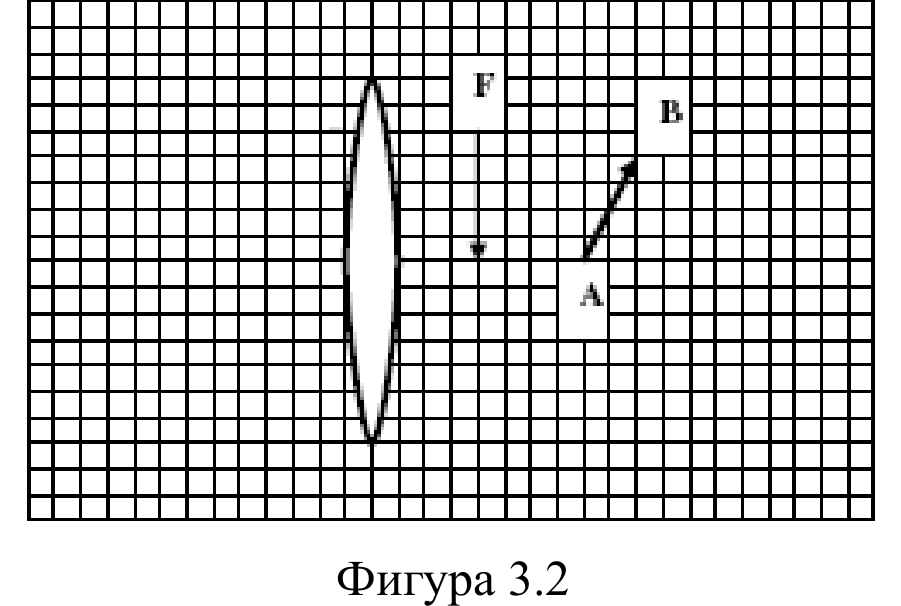

Милиметрова мрежа с двойноизпъкнала (събирателна) леща, означение F със стрелка към фокуса и наклонена стрелка от A към B вдясно.
Фигура 3.2 — стрелката AB пред събирателна леща; стрелката от F сочи фокуса.

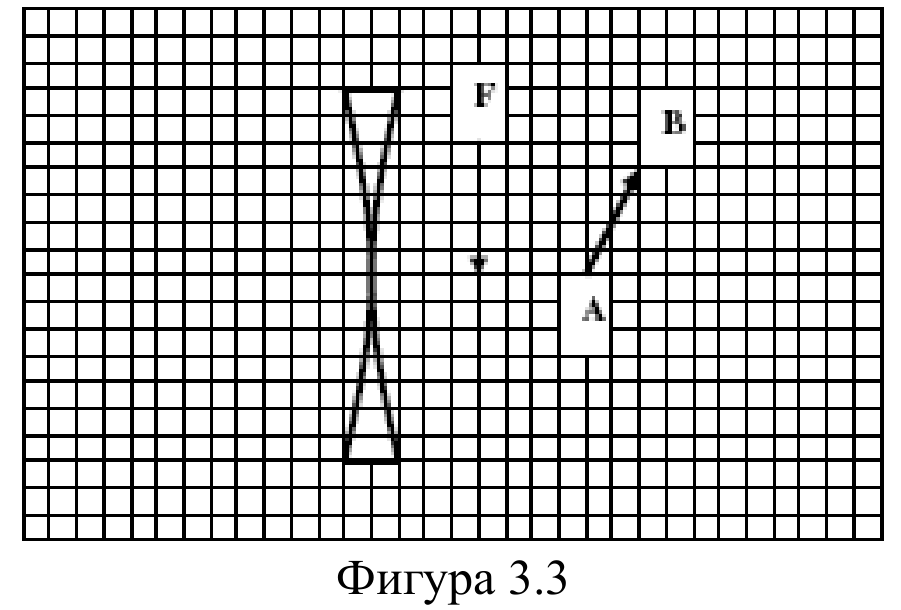

Милиметрова мрежа с двойновдлъбната (разсейвателна) леща, означение F със стрелка към фокуса и наклонена стрелка от A към B вдясно.
Фигура 3.3 — стрелката AB пред разсейвателна леща; стрелката от F сочи фокуса.
