НЕСФ 2010, 8. клас — Задача 1

Национално есенно състезание по физика, 6 ноември 2010 г., Варна — Тема 8. клас · 6 ноември 2010 г. · 10 т.

Условие

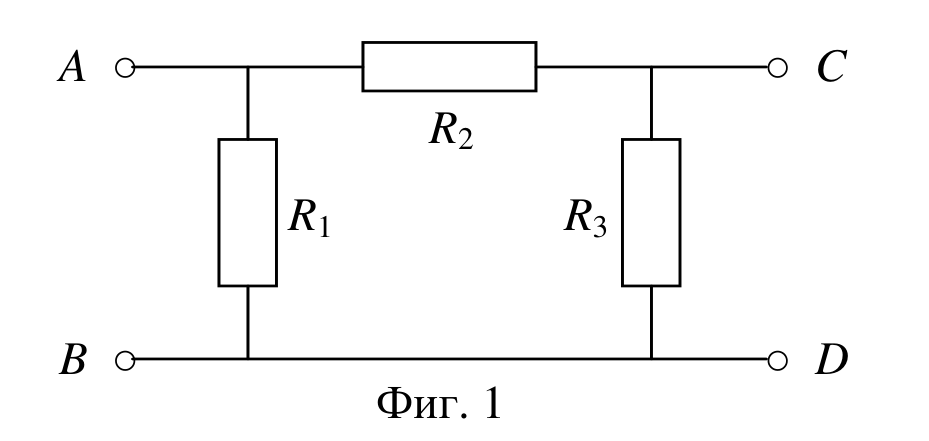

На фиг. 1 е показана част от електрическа верига, в която са свързани неизвестните съпротивления $R_1$, $R_2$, $R_3$. Когато между точките A и B се свърже източник с напрежение $U_1 = 12\ \mathrm{V}$, а между точките C и D – волтметър, той показва напрежение $V_1 = 3\ \mathrm{V}$. Тогава през съпротивлението $R_2$ протича ток $I = 0{,}15\ \mathrm{A}$. Когато между точките C и D се свърже източник с напрежение $U_2 = 6\ \mathrm{V}$, а между точките – A и B волтметър, той показва напрежение $V_2 = 2{,}4\ \mathrm{V}$.

а) Начертайте двете електрически схеми с включен източник на напрежение и волтметър. [1 т.]

б) Намерете съпротивленията $R_2$ и $R_3$. [5 т.]

в) Определете съпротивлението $R_1$. [4 т.]

Отговори

Решение

---

Оригинал в Архива: esenni_2010_8problems.pdf · официални решения: esenni_2010_8solutions.pdf
