НЕСФ 2014, 9. клас — Задача 2. електричество

Национално есенно състезание по физика 2014, тема за 9. клас · 8 ноември 2014 г. · 10 т.

Условие

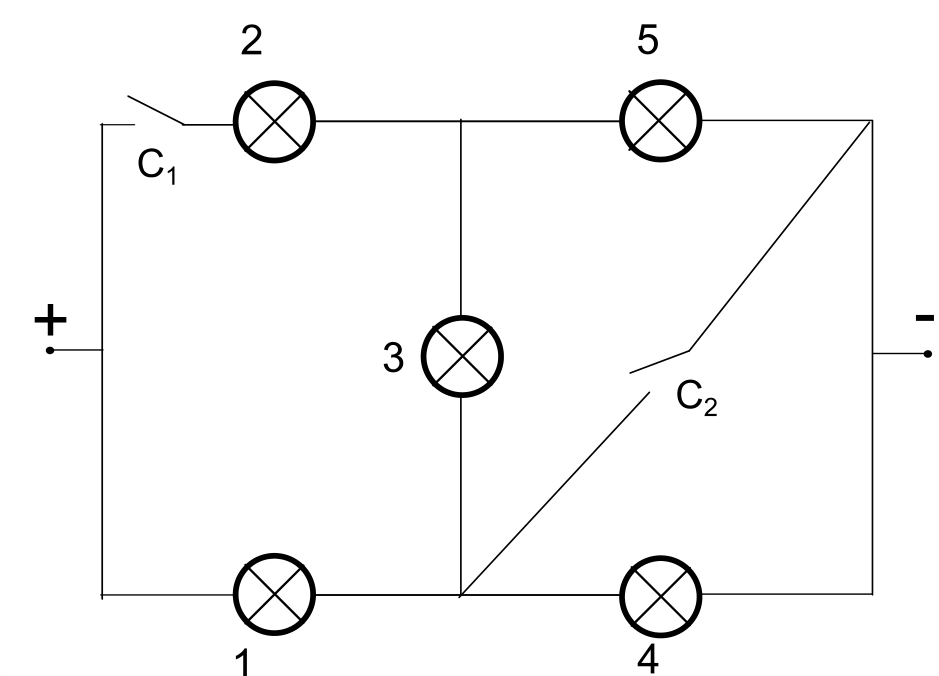

Пет еднакви крушки и два ключа ($C_1$ и $C_2$) са свързани в схема, както е показано на фиг. 2. Към двата края на схемата се включва източник на постоянно напрежение, при което крушките светват. Нека с $P_1$, $P_2$, $P_3$, $P_4$, $P_5$ да означим мощността на светене на крушките. Намерете отношенията $P_2/ P_1$, $P_3/ P_1$, $P_4/ P_1$ и $P_5/ P_1$ за следните случаи:

а) $C_1$ и $C_2$ са отворени; [2.5 т.] [2,5 т.]

б) $C_1$ и $C_2$ са затворени; [2.5 т.] [2,5 т.]

в) $C_1$ е отворен, а $C_2$ затворен; [2.5 т.] [2,5 т.]

г) $C_1$ е затворен, а $C_2$ е отворен. [2.5 т.]

Считайте, че за крушките е изпълнен законът на Ом и тяхното съпротивление не зависи от тока и приложеното напрежение. [2,5 т.]

Отговори

Решение

---

Оригинал в Архива: esenni_2014_9problems.pdf · официални решения: esenni_2014_9solutions.pdf
