НЕСФ 2016, 10. клас — Задача 1. Електрически вериги

Национално есенно състезание по физика, 25 – 27 ноември 2016 г., Велинград — Тема 10. клас · 25 ноември 2016 г. · 10 т.

Условие

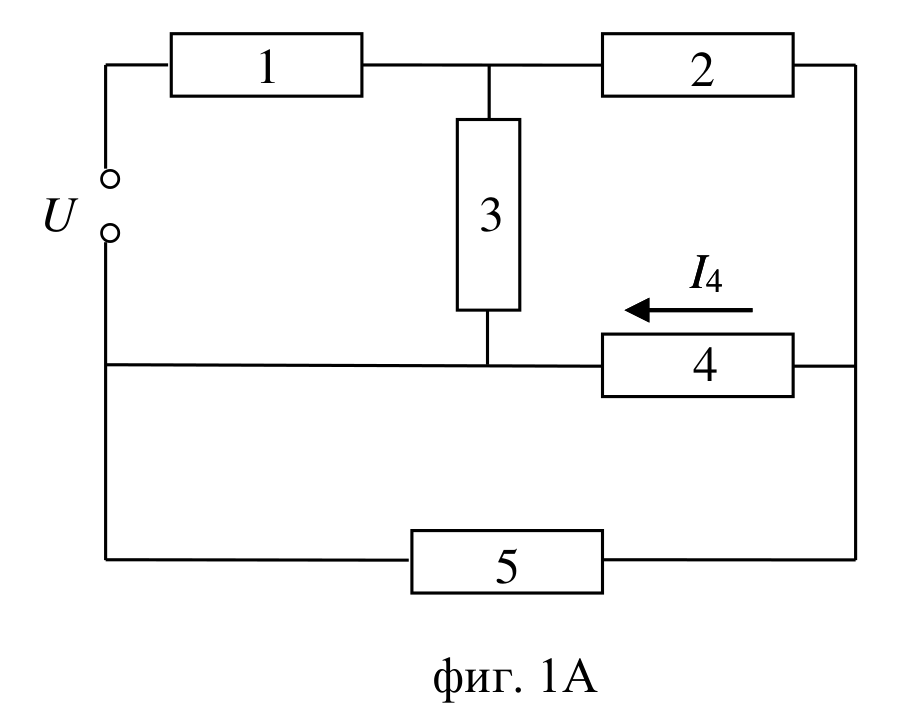

А. На фиг. 1А е показана схема на електрическа верига, в която резисторите са със съпротивления съответно $R_1 = R_2 = 2\ \Omega$, $R_3 = 5\ \Omega$, $R_4 = 40\ \Omega$, $R_5 = 10\ \Omega$. Токът през резистора 4 е $I_4 = 0{,}5\ \mathrm{A}$.

а) Начертайте еквивалентната схема на електрическата верига, в която ясно личи свързването (последователно или успоредно) на резисторите. [2 т.]

б) Намерете еквивалентното съпротивление $R$ на веригата. [2 т.]

в) Определете напрежението $U$ на източника. [2 т.]

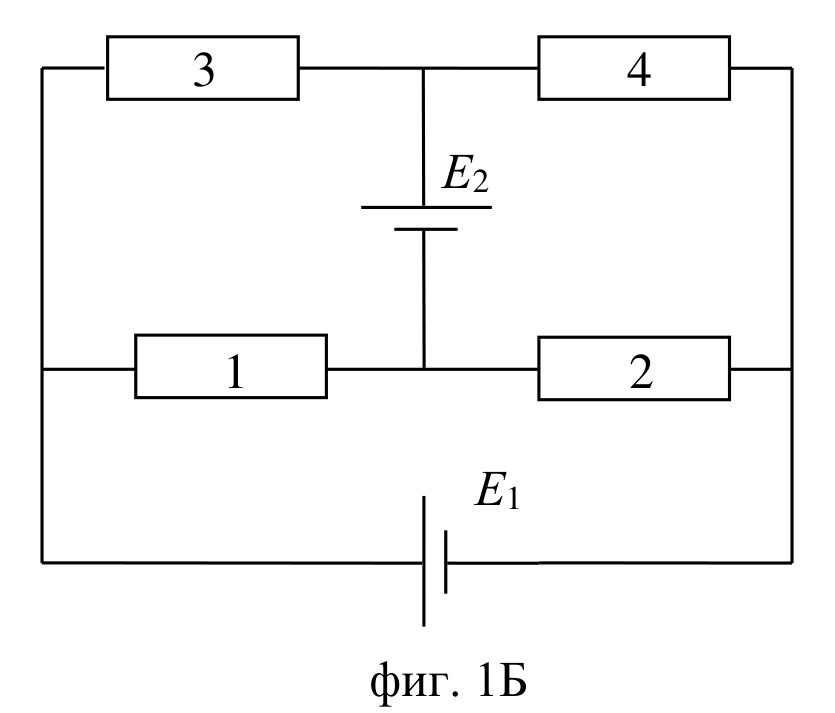

Б. На фиг. 1Б е показана схема на електрическа верига, включваща два източника на напрежение съответно с ЕДН $E_1$ и $E_2$ и четири резистора с еднакви съпротивления $R$. Намерете мощността на тока във всеки резистор. [4 т.]

Отговори

Решение

---

Оригинал в Архива: esenni_2016_10problems.pdf · официални решения: esenni_2016_10solutions.pdf
