НЕСФ 2017, 7. клас — Задача 3. Лампички и превключватели

Есенно национално състезание по физика 2017, тема за 7. клас (първа състезателна група) · 18 ноември 2017 г. · 10 т.

Условие

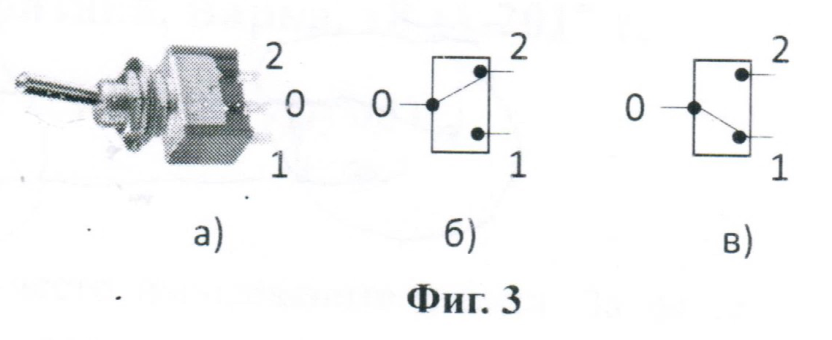

Знаете, че една електрическа верига може да бъде включвана или изключвана посредством електрически прекъсвач. Електрическият превключвател, показан на фиг. 3а, е малко по-сложен уред, който има три метални извода, означени съответно с номера 0, 1 и 2. Изводът 0 се свързва към проводник, който е общ за двете вериги, а изводите 1 и 2 – към различните вериги. Двете вериги се включват или изключват според положението на ключа -- 1 или 2. На фиг. 3б и 3в е показан схемният знак за превключвател, като са дадени двете различни положения на ключа.

а) Нарисувайте електрическа схема на светофар, който има само две лампи – зелена и червена, които се включват и изключват с помощта на превключвател. Не е допустимо двете лампи да светят едновременно, или пък да бъдат загасени едновременно. [2 т.]

б) Нарисувайте електрическа схема на светофар с три лампи – зелена, жълта и червена, които да се включват и изключват с помощта на два превключвателя. Във всеки момент трябва да свети само една от лампите. Означете на схемата лампите съответно със З (зелена), Ж (жълта) и Ч (червена), а двата превключвателя с $\text{П}_1$ и $\text{П}_2$. Въз основа на предложената схема попълнете следната таблица в листата с решенията.

Положение на ключето на $\text{П}_1$ (1 или 2)	Положение на ключето на $\text{П}_2$ (1 или 2)	Лампа, която свети (З, Ж или Ч)

в) Дълъг коридор се осветява само от една лампа, която може да се пуска или спира посредством кой да е от два превключвателя, разположени в противоположните краища на коридора. Предложете схема на електрическата верига. Нарисувайте всички възможни положения на превключвателите и означете в кои случаи лампата свети и в кои – не свети. [4 т.]

Отговори

Решение

---
