НЕСФ 2024, 8. клас — Задача 2. Схема с предпазител

Национално есенно състезание по физика 2024, тема за 8. клас (втора състезателна група) · 8 ноември 2024 г. · 10 т.

Условие

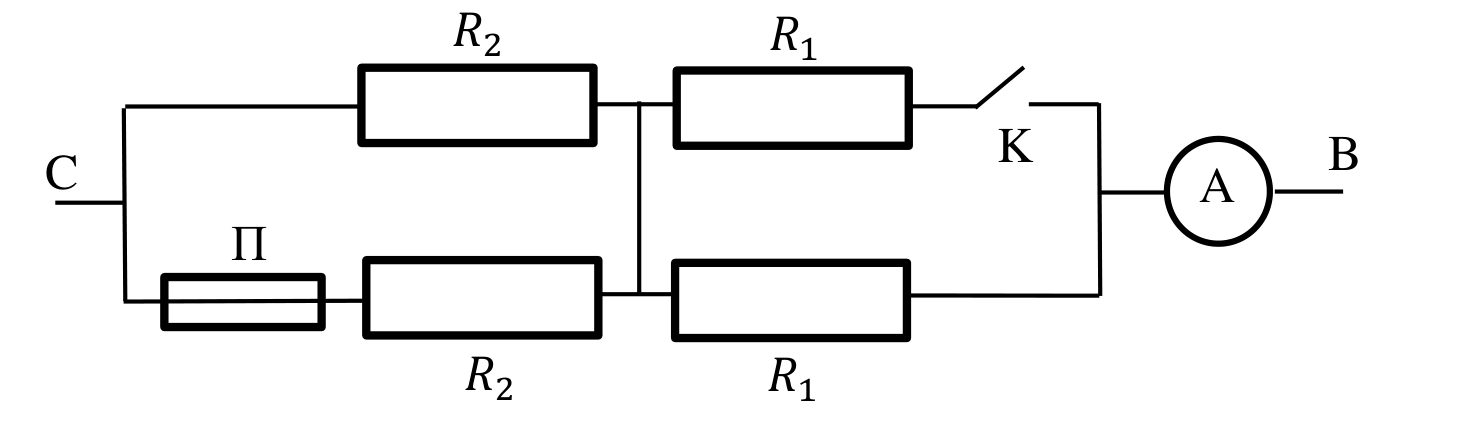

Електрическата верига, дадена на фигурата, съдържа 4 резистора (някои са еднакви), един амперметър, един ключ и един предпазител (бушон). Към двата ѝ края B и C е подадено напрежение $U = 9{,}0\ \mathrm{V}$. Първоначално ключът K е отворен и амперметърът измерва ток $I_1 = 20\ \mathrm{mA}$. След като ключът се затвори, предпазителят П изгаря и през него повече ток не тече. Тогава амперметърът измерва ток $I_2 = 30\ \mathrm{mA}$. Изчислете:

а) съпротивлението на резисторите $R_1$ и $R_2$. [5 т.]

б) Ако ключът K се отвори отново, какъв ток $I_3$ ще измерва амперметърът? [2,5 т.]

в) При какви възможни стойности на тока $I_\text{г}$ изгаря предпазителят? Когато е здрав, съпротивлението му е пренебрежимо малко. [2,5 т.]

Отговори

Решение

---

Оригинал в Архива: 8_202411_burhas_8_abrashev_zad.pdf · официални решения: 8_202411_burhas_8_abrashev_resh.pdf
