НОФ 2003, I кръг (общински), 7. клас — Задача 3

Автор: Olympiads XYZ · транскрипция на официалните материали

Проверена срещу оригинала на 14.9.2026 от същия модел, който я е транскрибирал (без независима проверка)

Редактирай тази страница

Съдържание

УсловиеРешение

МИНИСТЕРСТВО НА ОБРАЗОВАНИЕТО И НАУКАТА РЕГИОНАЛЕН ИНСПЕКТОРАТ ПО ОБРАЗОВАНИЕ – СОФИЯ – ГРАД ТЕМА За общински кръг на олимпиадата по ФИЗИКА за 7. клас – 16 март 2003 година · 16 март 2003 г.

Условие

Във верига с напрежение U=100 VU=100\ \mathrm{V} са включени три съпротивления, както е показано на фиг.2.

R1=17Ω, R2=20 Ω, R3=60 ΩR_1=17\Omega,\ R_2=20\ \Omega,\ R_3=60\ \Omega.

Определете показанията на волтметъра, включен във веригата.

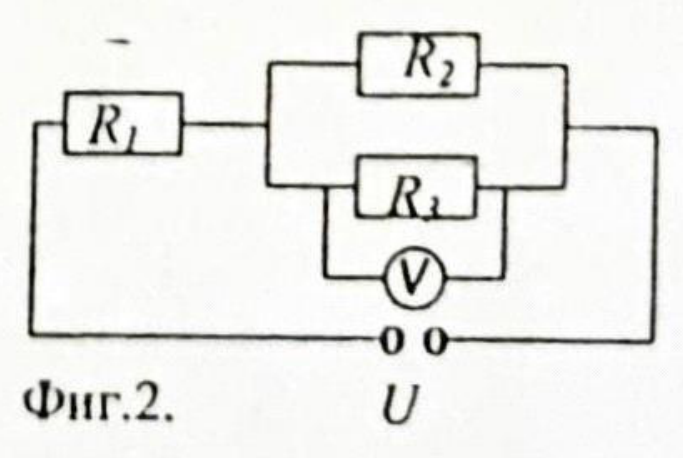

Електрична верига с резистор R₁ последователно на успоредните R₂ и R₃. Волтметър V е свързан към краищата на R₃; долу са двата извода с означение U. Собственият надпис Фиг.2. е включен еднократно.

Решение

Внимание: Непълно решение

В подготвените документи няма файл с официални решения.

ЗАБЕЛЕЖКИ:
  • Разрешава се ползването на непрограмируем калкулатор.
  • Продължителността на олимпиадата е 4 часа.
Теми и трудност

Оценена трудност: 2/5.

Електричество · Постояннотокови вериги · Закон на Ом · Електрични измервания

Предпоставки: Прогимназиална подготовка

Оригинал в Архива: 7_zad.pdf
