НОФ 2006, I кръг (общински), 9. клас — Задача 1

МИНИСТЕРСТВО НА ОБРАЗОВАНИЕТО И НАУКАТА · РЕГИОНАЛЕН ИНСПЕКТОРАТ ПО ОБРАЗОВАНИЕТО, СОФИЯ – ГРАД · ТЕМА · за ОБЩИНСКИ кръг на олимпиадата по ФИЗИКА за 9. клас · 25 февруари 2006 г. · 25 февруари 2006 г. · 10 т.

Условие

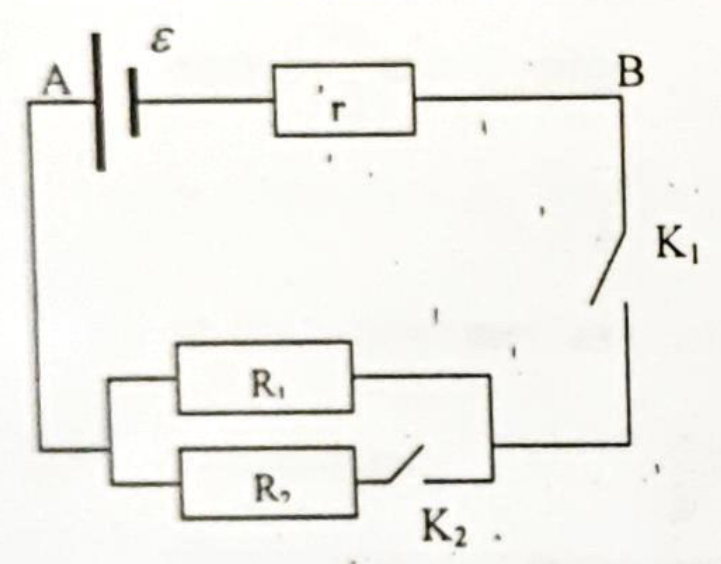

Източник с ЕДН $\varepsilon = 6\ \mathrm{V}$ и вътрешно съпротивление $r = 0{,}2\ \Omega$ е свързан със съпротивленията $R_1 = 3\ \Omega$ и $R_2 = 6\ \Omega$, както е показано на фиг.1.

Определете напрежението на полюсите на източника при:

А) отворена верига;

Б) затворен ключ $K_1$;

В) затворени и двата ключа $K_1$ и $K_2$;

Решение

Забележка:

Забележка: Всяка задача се оценява максимално с 10 точки.

Продължителността на олимпиадата е 4 астрономически часа.

Теми и трудност

Оценена трудност: 2/5.

Електричество · Постояннотокови вериги · Източници и вътрешно съпротивление · Закон на Ом

Предпоставки: Гимназиална подготовка

---

Оригинал в Архива: 9_9_zad.pdf
