НОФ 2009, I кръг (общински), 9. клас — Задача 1. Кондензатори в затворена верига

Оригинал на условието (PDF)Съобщи за грешка

Всички материали от НОФ 2009

Тема за общинския кръг на олимпиадата по физика за 9. клас, 08 март 2009 г. · 8 март 2009 г. · 10 т.

Условие

В електричната верига на Фиг.1 е включен източник на ЕДН $\varepsilon$ с вътрешно съпротивление $r$ . Във веригата са включени два кондензатора с капацитети $C_1$ и $C_2$ и резистори със съпротивления $R_1$ и $R_2$ . Определете напреженията $U_1$ и $U_2$ на всеки кондензатор и пада на напрежение в краищата на резистора $R_1$ .

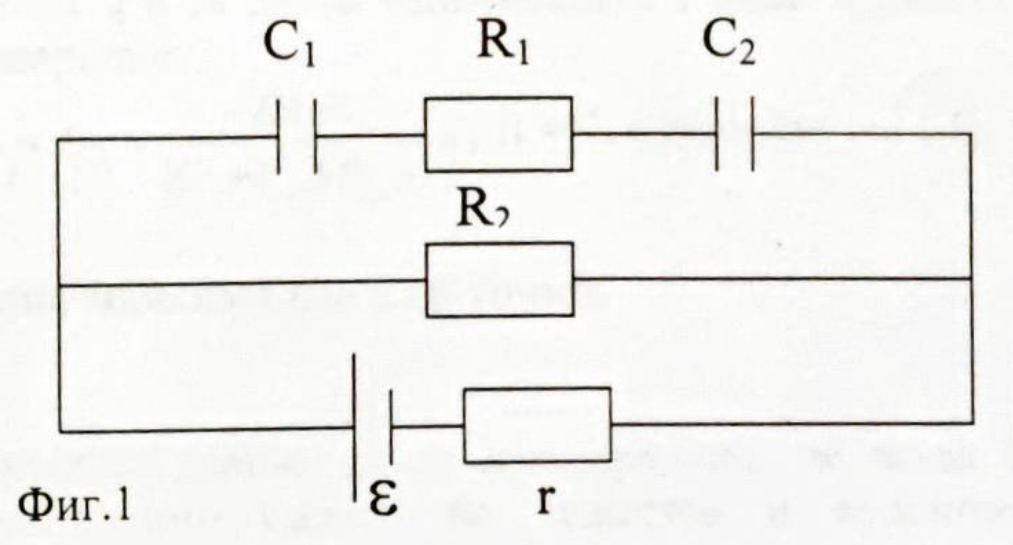

Електрична верига: горен клон с $C_1$, $R_1$ и $C_2$ последователно; среден клон с $R_2$; долен клон с източник на ЕДН $\varepsilon$ и вътрешно съпротивление $r$ — трите клона са свързани успоредно. — Фиг.1

Отговори

Решение

Оригинал в Архива: 9_9_zad.pdf · официални решения: 9_9_resh.pdf
