НОФ 2011, II кръг (областен), 7. клас — Задача 1

Олимпиада по физика 2011, областен кръг, тема за VII клас · 19 март 2011 г. · 10 т.

Условие

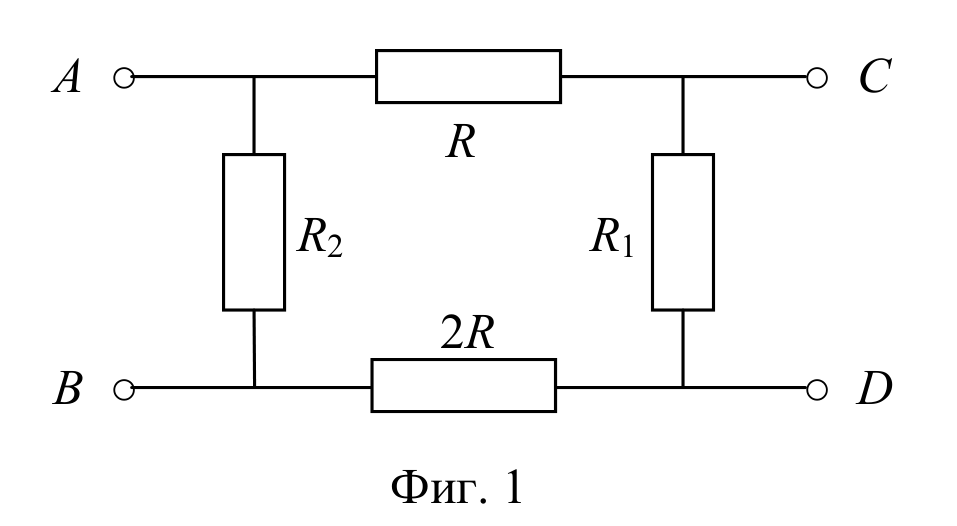

На фиг. 1 е показана част от електрическа верига, в която са свързани неизвестните съпротивления $R_1$ и $R_2$. Съпротивлението $R$ е известно. Когато между точките $A$ и $B$ се свърже източник с дадено напрежение $U$, а между точките $C$ и $D$ – волтметър, волтметърът показва напрежение $U_1 = U/2$. Когато между точките $C$ и $D$ се свърже източникът с напрежение $U$, а между точките – $A$ и $B$ волтметър, той показва напрежение $U_2 = U/4$.

а) Начертайте двете електрически схеми с включен източник на напрежение и волтметър, при които се вижда начина на свързване на съпротивленията. [2 т.]

б) Намерете съпротивлението $R_1$. [4 т.]

в) Определете съпротивлението $R_2$. [4 т.]

Отговори

Решение

---

Оригинал в Архива: NOF2_2011_7problems.pdf · официални решения: NOF2_2011_7solutions.pdf
